Compteur de particules aériennes de gaz PC 400

d'azotede CO2d'oxygène

Informations produit
Le compteur de particules optique de haute précision PC 400 mesure les particules à partir de 0,1 μm et convient à la surveillance de la qualité de l'air comprimé de classe 1 (ISO 8573-1). Il surveille en continu les éléments filtrants installés dans la conduite d'air comprimé et détecte immédiatement toute perforation de filtre. La surveillance automatique du débit assure un prélèvement représentatif.

Composition / N° de commande
Compteur de particules PC 400 jusqu’à 0,1 μm pour l’air comprimé et les gaz, incl. réducteur de pression et certificat d’étalonnage dans la mallette de service | 0699 0042
Câble de connexion aux appareils portables, ODU / M12, 5 m | 0553 1503
Enregistreur d’écran DS 500 mobile, 4 entrées capteur | 0500 5012
CS Basic - évaluation des données sous forme graphique et tabulaire - lecture via USB ou Ethernet. Licence pour 2 postes | 0554 8040

Avantages

• Compteur de particules laser optique pour air comprimé et gaz techniques, détection dès 0,1 μm
• Optique de haute précision adaptée à la surveillance de la classe 1 (ISO 8573-1)
• Débit d’échantillonnage 28,3 L/min (1 cfm) — environ 10× supérieur aux compteurs courants (généralement 2,83 L/min) pour une meilleure précision de comptage des fines particules
• Transmission numérique (Modbus-RTU) vers les enregistreurs DS 400 / DS 500 ; jusqu’à 3 canaux de mesure transférables simultanément
• Filtre classe 1 inclus pour étalonnage in situ et détection/exclusion rapide d’une contamination optique

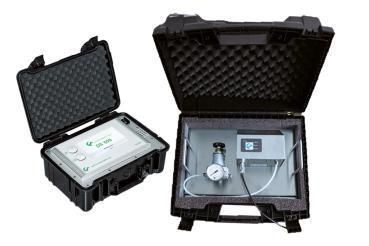

Solution mobile en combinaison avec DS 500 mobile

• Compteur PC 400 jusqu’à 0,1 μm pour air comprimé et gaz, incl. réducteur, dans une mallette de service
• Câble de connexion pour capteurs tiers vers appareils mobiles, ODU / extrémités ouvertes, 5 m
• Enregistreur d’écran mobile DS 500, 4 entrées capteur
• CS Soft Basic - évaluation graphique et tabulaire des données - lecture via USB ou Ethernet
• Version alternative : PC 400 détection à partir de 0,3 μm

Caractéristiques techniques

• Milieu mesuré : Air comprimé (sans composants agressifs/corrosifs/toxiques/inflammables/oxydants) et gaz tels que N2, O2, CO2 (autres gaz sur demande)
• Domaine d’application : Air comprimé après filtration ; gaz / gaz purs également sans filtration
• Grandeur mesurée : Nombre de particules par m³ (référence air détendu : 20 °C, 1000 hPa)
• Canaux de taille (PC 400 0,1 μm) : 0,1…0,5 μm ; 0,5…1,0 μm ; 1,0…5,0 μm (comptes par m³)
• Canaux de taille (PC 400 0,3 μm) : 0,3…0,5 μm ; 0,5…1,0 μm ; 1,0…5,0 μm (comptes par m³)
• Pression de service : Pression d’entrée max. au réducteur : 40 bar
• Humidité du gaz mesuré : <= 90 % HR ; point de rosée à pression max. 10 °C ; humidité non condensable
• Température ambiante : 5...40 °C
• Température du milieu : 0...70 °C
• Connexion air comprimé : Tuyau PTFE 6 mm incl. raccord rapide
• Débit : 28,3 L/min (1 cfm)
• Interface : RS 485 (Modbus-RTU)
• Source lumineuse : Diode laser
• Alimentation : 24 VDC, 300 mA
• Dimensions : 150 x 200 x 300 mm
• Poids : 8 kg
• Boîtier : Acier inoxydable
