Capteur de traces d'oxygène (O2) au zircone SenzTx

électrochimiquenumériqueanalogique

Présentation

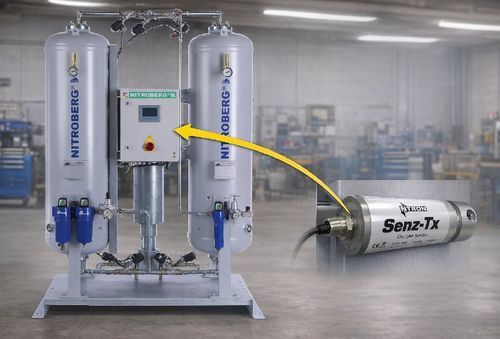

02-661 Capteur d'oxygène NTron, SenzTx-100 (0–1000 ppm) O2. Le transmetteur SenzTx-100 compact mesure l'O2 résiduel pour la production d'azote et peut être fourni avec des plages de mesure jusqu'à 0–96 % O2 pour concentrateurs d'oxygène. La plage minimale 0–10 ppm est adaptée à la production d'azote et à la surveillance de boîtes à gants. Différentes options de connexions et de sorties processeur permettent une intégration OEM et sur générateur.

Construction
Le corps principal est en PVDF haute densité avec un anneau de support en acier inoxydable en façade. Cette construction offre une résistance chimique adaptée à la majorité des atmosphères d'échantillonnage et une compatibilité avec traces de solvants et d'hydrocarbures dans le gaz échantillon, contrairement aux capteurs zircone monoplace à haute température.

Flexibilité d'installation
Le transmetteur SenzTx compact intègre un microprocesseur pour une utilisation OEM avec un nombre réduit d'entrées. L'option capteur à flux traversant avec orifice permet une exploitation jusqu'à 0,5 bar g et garantit un débit correct sans contrôle externe. Le design compact facilite l'intégration proche du process et l'intégration OEM.

Entretien et bonnes pratiques

• Calibrage régulier à la livraison et à intervalles planifiés pour garantir la précision des mesures d'oxygène.
• Utiliser le capteur pour une surveillance continue des niveaux d'O2 sur la sortie N2 ; contrôler les anomalies et remplacer le capteur si nécessaire (durée de vie typique des capteurs zircone 3–5 ans).
• Maintenir la pression d'échantillon N2 à un maximum de 0,3 bar avec un débit minimal depuis le réservoir produit pour une mesure de pureté correcte.
• Former les opérateurs et le personnel de maintenance à l'utilisation, l'étalonnage et l'entretien pour optimiser la durée de vie et la fiabilité des mesures.

Pureté d'azote et oxygène résiduel (guide de sélection)
Pureté N2 requise | O2 résiduel maximal | Plage d'analyse recommandée
99,0 % | 1 % / 10 000 ppm | Analyseur % O2
99,5 % | 0,5 % / 5 000 ppm | Analyseur % O2
99,9 % | 0,1 % / 1 000 ppm | Analyseur O2 0–1 000 ppm
99,99 % | 0,01 % / 100 ppm | Analyseur O2 basse ppm
99,999 % | 0,001 % / 10 ppm | Analyseur traces O2

Caractéristiques / spécifications techniques

• Modèle : SenzTx-100 (référence 02-661)
• Plage de mesure typique : 0–1 000 ppm O2 (plage minimale disponible 0–10 ppm)
• Plages optionnelles jusqu'à 0–96 % O2
• Technologies de capteur : électrochimique (compatible hydrocarbures) et zircone (option haute température, longue durée de vie, faible dérive)
• Corps du capteur : PVDF haute densité ; anneau de support : acier inoxydable
• Process / mécanique : capteur flux traversant avec orifice en option ; pression d'échantillon max 0,5 bar g avec option flux ; recommandation pour mesure N2 : max 0,3 bar
• Sorties / intégration : multiples options analogiques et numériques selon configuration
• Alimentation / électrique : électronique du transmetteur avec microprocesseur intégré (spécifications électriques selon configuration choisie)
• Applications : générateurs d'azote PSA, systèmes membranaires N2, concentrateurs d'oxygène, boîtes à gants, fabrication additive, couverture par gaz inerte et surveillance des gaz industriels
