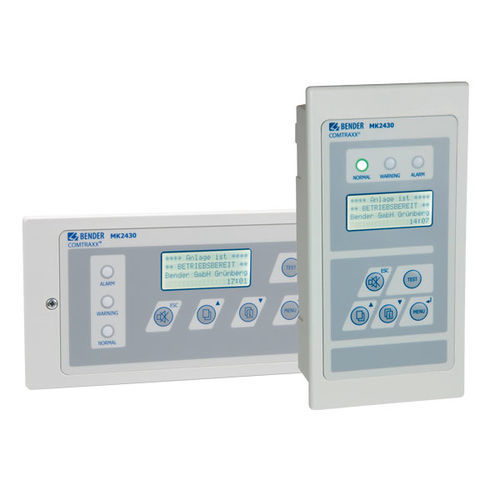

Indicateur d'alarme pour applications médicales COMTRAXX® MK2430

acousto-optiqueprogrammable

Présentation
Le système de signalisation et de test d'alarme universel COMTRAXX® MK2430 assure la signalisation optique et acoustique des messages d'exploitation, d'avertissement et d'alarme provenant des systèmes Bender (EDS, RCMS, MEDICS) ainsi que d'équipements tiers compatibles. L'afficheur texte clair rétroéclairé (4 x 20 caractères) affiche des textes prédéfinis ou programmables. La communication via bus relie le MK2430 aux modules d'inversion et de surveillance. La touche TEST programmable permet la vérification des fonctions de surveillance des réseaux IT. En fonctionnement normal, le MK2430 indique la disponibilité du système. La variante MK2430-11 dispose de 12 entrées numériques pour signaux externes (p.ex. gaz médicaux, ASI).

Principales fonctions

• Affichage des états de fonctionnement, avertissements et alarmes selon DIN VDE 0100-710 et IEC 60364-7-710
• Afficheur texte clair rétroéclairé (4 x 20 caractères)
• Textes standard prédéfinis en 20 langues et 200 textes programmables
• Technologie de bus pour communication avec modules d'inversion et de surveillance
• Alarme acoustique avec fonction de neutralisation/quittance
• Touche TEST programmable et paramétrage via menu (allemand/anglais)
• Mémoire historique avec horloge temps réel pour 250 événements
• Montage encastré ou en saillie; version horizontale disponible (MK2430H-12)

Applications

• Signalisation optique et acoustique des messages d'alarme des systèmes Bender EDS, RCMS et MEDICS
• Affichage et visualisation des états de fonctionnement, avertissements, alarmes et valeurs mesurées
• Intégration avec des systèmes de gestion technique du bâtiment (BMS) pour exploitation et paramétrage
• Enregistrement et affichage de messages d'équipements externes via les entrées numériques (MK2430-11)

Variantes
MK2430-11 | 12 entrées numériques / 1 sortie relais | Encastré | Boîtier inclus | B95100001
MK2430-12 | -- | Encastré | Boîtier inclus | B95100002
MK2430H-12 | -- | Encastré, montage horizontal | Boîtier non inclus | B95100024

Accessoires optionnels
TMK-Set V4.xx | Logiciel (téléchargement)
TMK-History V3.xx | Logiciel (téléchargement)
Logiciel pilote USB pour MK2430, MK800 et TM800 | Logiciel (téléchargement)
Kit de montage MK2430 complet | B95101000
Boîtier d'encastrement | B923710

Téléchargements

• Déclaration CE de conformité (MK2430) - PDF
• Quickstart (MK2430) - PDF
• Manuel (MK2430) - PDF
• Fiche technique (MK2430) - PDF

Caractéristiques techniques

• Afficheur texte LC : 4 x 20 caractères, rétroéclairé
• Langues : textes standard prédéfinis en 20 langues
• Textes programmables : 200 messages
• Entrées/Sorties : MK2430-11 = 12 entrées numériques, 1 sortie relais; autres variantes : voir Variantes
• Alarme : alarme acoustique avec fonction de neutralisation/quittance
• Mémoire historique : horloge temps réel, enregistrement jusqu'à 250 messages
• Communication : connexion bus avec modules d'inversion et de surveillance
• Montage : encastré et en saillie; variante horizontale disponible
• Normes : IEC 60364-7-710 / DIN VDE 0100-710
