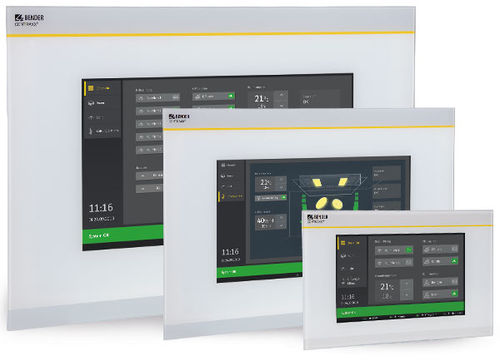

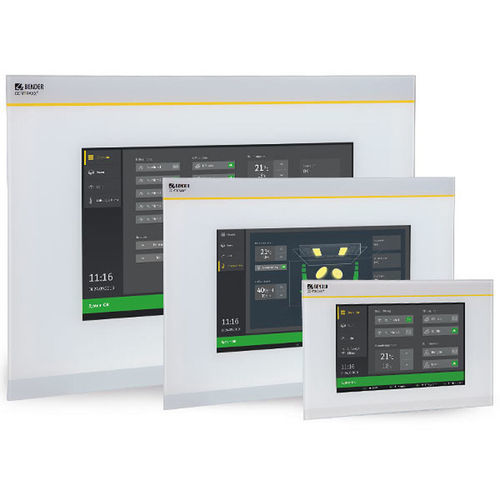

IHM tactile COMTRAXX® CP9xx

à écran tactileà montage affleurantIP54

Présentation
Les tableaux d'indication et de commande convertissent les informations système en signaux visuels et acoustiques et en instructions d'exploitation claires. La série COMTRAXX® CP9xx est un panneau tactile destiné aux environnements médicaux, industriels et bâtiments spécialisés, offrant affichage graphique, notification d'alarme et intégration de sous-systèmes.

Points clés

• Centre de surveillance et de commande à commande tactile
• Intégration aisée des composants Bender et d'appareils tiers
• Tailles d'écran : 7", 15,6", 24" avec verre trempé et traitement antireflet
• Protection frontale IP54 — nettoyage et désinfection facilités
• Face avant sans vis et fonctionnement sans ventilateur (silencieux)
• Intégration graphique des plans et affichage d'état en qualité photo
• Conversion et extension simples avec interruptions minimales
• PoE en option pour le CP907

Applications

• Surveillance, pilotage et affichage des Medical Isolated Power Systems (IPS)
• Systèmes d'approvisionnement en gaz médicaux
• Installations de ventilation et de conditionnement d'air
• Éclairage des locaux et éclairage opératoire
• Systèmes d'alimentation spéciaux (BSV / UPS)
• Intégration avec des systèmes d'autres fabricants

Variantes (appareils complets)
Type | Taille écran | Alimentation | Dimensions appareils (L x H x P) | Poids | Unité d'affichage (verre, trempé) | Réf.*
CP907 | 7" (17,6 cm) | 24 V DC, < 15 W (PoE possible) | 226 x 144 x 78 mm | 1,1 kg | blanc | B95061080
CP907 (sans boîtier encastré) | 7" (17,6 cm) | 24 V DC, < 15 W (PoE possible) | 226 x 144 x 78 mm | 0,9 kg | blanc | B95061093
CP915 | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | blanc | B95061081
CP915 (gris) | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | gris | B95061085
CP924 | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | blanc | B95061083
CP924 (gris) | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | gris | B95061084

Composants séparés
Série appareil | Type | Réf.*
CP907 | Boîtier à encastrer | B95100140
CP915 | Unité d'affichage blanc / unité gris | B95061112 / B95061113
CP924 | Unité d'affichage blanc / unité gris | B95061115 / B95061116

Accessoires optionnels

• Boîtier pour montage en surface CP907 — Réf. B95061915
• Kit de connecteurs de remplacement CP9xx — Réf. B95061910
• Ventouse de levage CP9xx (pour retirer l'écran ; CP915 et CP924) — Réf. B95061911

Contenu de la livraison
Unité d'affichage, boîtier encastré comprenant la plaque de montage avec électronique, câble de raccordement CP9xx et kit de connecteurs.

Caractéristiques techniques

• Tailles d'écran : 7", 15,6", 24"
• Verre d'affichage : trempé, antireflet
• Indice de protection : IP54 (face avant)
• Fonctionnement : interface tactile avec menu clair et images interactives
• Sorties d'alarme visuelles et acoustiques
• Fonctionnement sans ventilateur
• Intégration : plans graphiques et sous-systèmes externes (ex. bornes de charge, interphone)
• Alimentation selon modèle : CP907 — 24 V DC, <15 W (PoE possible) ; CP915 — AC 100…240 V, <30 W ; CP924 — AC 100…240 V, <55 W
• Dimensions / poids : voir section Variantes
