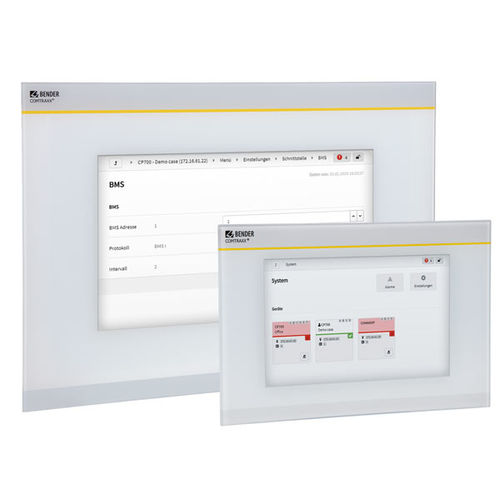

Terminal de commande à écran tactile COMTRA ® CP9…-I series

encastrableà montage affleurantrobuste

Aperçu
COMTRAXX® CP907-I est un tableau de surveillance et d'alarme doté d'une interface web et d'un écran tactile 7" en verre trempé anti-reflet. Il centralise la visualisation, le paramétrage et la gestion des alarmes pour les systèmes Bender et permet l'intégration d'appareils tiers via des protocoles standards. L'appareil se monte en porte d'armoire ou en encastrement et offre un accès distant ainsi qu'une fonction passerelle pour les réseaux TCP/IP.

Avantages clés

• Visualisation centralisée et gestion des alarmes pour installations électriques
• Passerelle intégrée pour connecter systèmes Bender et appareils tiers compatibles Modbus/MQTT
• Accès distant via LAN/WAN/Internet pour supervision et maintenance
• Format encastré compact avec façade facile à nettoyer

Interfaces existantes

• RS-485 : BMS, Modbus RTU
• Ethernet : MQTT, BCOM, Modbus TCP, SNMP, PROFINET

Caractéristiques

• Écran 7" (17,6 cm) verre trempé, anti-reflet et tactile
• Indice de protection face avant : IP54 ; facile à nettoyer et à désinfecter
• Face avant sans vis, montage encastré ou sur porte d'armoire
• Condition Monitor et passerelle modulaire entre systèmes Bender et TCP/IP
• Prise en charge des appareils sur bus BMS interne via BCOM, Modbus RTU ou Modbus TCP
• Accès distant et visualisations via navigateur web ou écran local
• Signalisation visuelle et acoustique des alarmes ; fonctionnement sans ventilateur
• Affichage de haute qualité : bon contraste, haute résolution et large angle de vue

Applications

• Surveillance et paramétrage des produits Bender communicants
• Montage dans la porte de l'armoire pour visibilité immédiate
• Mise en service, diagnostic et maintenance à distance des systèmes électriques
• Postes de contrôle, surveillance de centres de données et alertes d'erreur

Variantes / Dispositifs complets
Type | Taille de l'écran | Alimentation | Dimensions (L x H x P) | Poids | Boîtier | Écran (Verre, trempé) | Réf.
CP907-I | 7" (17,6 cm) | DC 24 V, < 15 W | 226 x 144 x 78 mm | 1,1 kg | Boîtier à encastrer | blanc, verre trempé | B95061031

Contenu de la livraison
Écran, fixation sur porte d'armoire ou boîtier à encastrer avec plaque de montage et électronique, câble CP9xx et kit de connecteurs. Remarque : une ventouse est nécessaire pour retirer l'écran (voir accessoires).

Composants individuels & accessoires optionnels

• Boîtier à encastrer (Réf. B95100140)
• Kit de connecteurs de remplacement CP9xx-I (Réf. B95061910)
• Ventouse CP9xx-I (Réf. B95061911)
• Boîtier pour montage en surface CP907(-I) (Réf. B95061915)
• Bloc d'alimentation STEP-PS - DC 24 V/1.75 A (Réf. B94053111)

Téléchargements
Fiche technique, manuel et guide de démarrage rapide pour COMTRAXX® CP907-I disponibles dans la section téléchargements du produit (PDF).

Caractéristiques techniques

• Dénomination commerciale : COMTRAXX® CP907-I
• Écran : 7" (17,6 cm) verre trempé, anti-reflet, tactile
• Indice de protection face avant : IP54
• Montage : encastré ou sur porte d'armoire (option boîtier de surface disponible)
• Alimentation : DC 24 V, < 15 W
• Dimensions (L x H x P) : 226 x 144 x 78 mm
• Poids : env. 1,1 kg
• Interfaces : RS-485 (BCOM, Modbus RTU) ; Ethernet (MQTT, BCOM, Modbus TCP, SNMP, PROFINET)
• Passerelle modulaire intégrée Bender ↔ TCP/IP ; accès distant via LAN/WAN/Internet
• Fonctionnement sans ventilateur ; sorties d'alarme visuelles et acoustiques
