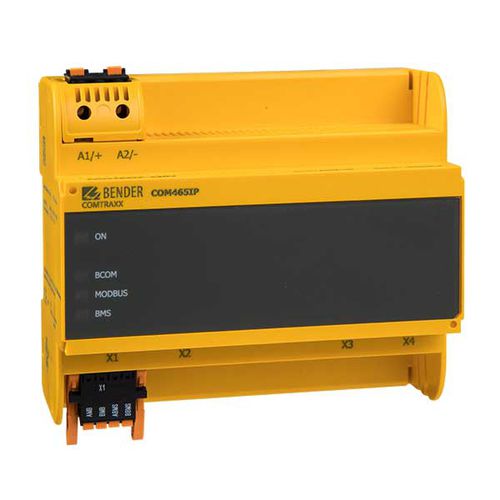

Appareil de surveillance d'état COMTRAXX® COM465IP

ModbusEthernetIP

Présentation
Le COMTRAXX® COM465IP est un Condition Monitor avec passerelle intégrée. L'interface web COMTRAXX basée sur HTML5 fournit une vue d'ensemble du système et permet la paramétrisation intuitive de tous les appareils connectés. L'accès distant via LAN/WAN/Internet est possible sans installation locale de logiciel.

Fonctionnalités principales

• Vue d'ensemble du système et visualisation via navigateur
• Paramétrage des appareils Bender via interface web et BMS/ICOM/BCOM
• Support des interfaces de communication Bender et des protocoles industriels courants
• Extensible par modules de fonction logiciels (A–F)
• Mémoire historique locale et enregistreurs de données configurables

Interfaces / Communication

• RS-485 : BMS, Modbus RTU
• Ethernet : MQTT, BCOM, Modbus TCP, SNMP, PROFINET (10/100 Mbit/s)

Applications

• Affichage à distance des valeurs mesurées, états et messages d'alarme via navigateur web
• Passerelle vers Modbus TCP : lecture des valeurs et messages de statut/alarme (adresses 1…10 par interface)
• Passerelle vers Modbus RTU : lecture des valeurs et messages (adresses 1…10 de l'interface BMS interne)
• Paramétrage et sauvegarde des appareils (la modification via Modbus nécessite le module de fonction C)
• Synchronisation horaire des appareils assignés
• Mémoire historique (20 000 entrées) et enregistreurs configurables (30 × 10 000 entrées)
• Intégration jusqu'à 50 points de données d'appareils tiers (Modbus RTU/TCP) et création d'appareils virtuels (jusqu'à 16 canaux)

Remarques

• L'affichage des paramètres des appareils sur le bus BMS n'est possible que lorsque la passerelle est connectée au bus BMS interne.
• Les paramètres peuvent être définis via l'application web et via BMS/ICOM/BCOM ; la modification via Modbus nécessite le module de fonction C. Les modules de fonction apportent des capacités supplémentaires.

Variantes
Type | Tension d'alimentation / Gamme de fréquence | Consommation | Application | Réf.
COM465IP | AC/DC 24…240 V, 50…60 Hz | ≤ 6,5 VA / ≤ 4 W | Condition Monitor avec passerelle intégrée : Système Bender / Ethernet | B95061065

Modules de fonction (licence logicielle)

• Module de fonction A — Textes personnalisés, surveillance des pannes, e‑mail d'alarme, documentation des appareils — B75061011
• Module de fonction B — Mise à disposition des données via Modbus TCP/RTU, SNMP, PROFINET — B75061012
• Module de fonction C — Paramétrage des appareils intégrés, sauvegardes — B75061013
• Module de fonction D — Application de visualisation — B75061014
• Module de fonction E — Appareils virtuels — B75061015
• Module de fonction F — Intégration d'appareils tiers — B75061016

Caractéristiques techniques

• Produit : COMTRAXX® COM465IP (Condition Monitor avec passerelle intégrée)
• Fabricant : Bender
• Alimentation : AC/DC 24…240 V, 50…60 Hz
• Consommation : ≤ 6,5 VA / ≤ 4 W
• Ethernet : 10/100 Mbit/s
• Protocoles pris en charge : Modbus TCP, Modbus RTU, SNMP, PROFINET, MQTT, BCOM, BMS
• Mémoire historique : 20 000 entrées
• Capacité enregistreur : configurable (30 × 10 000 entrées)
• Intégration d'appareils tiers : jusqu'à 50 points de données (Modbus RTU/TCP ; module F requis pour capacités étendues)
• Prise en charge d'appareils virtuels : jusqu'à 16 canaux (module E requis)
