Transducteur de courant à transformateur CTBC17

pour circuit impriméPCBDC

Présentation

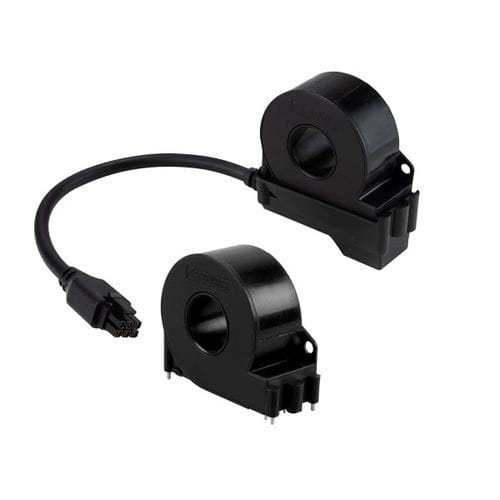

Le CTBC17 est un transformateur de courant de mesure all‑courants destiné à la détection et à la surveillance des courants résiduels dans les réseaux AC, DC et 3(N)AC. Disponible en variante pour montage PCB vertical et en variante avec raccordement par câble. La variante câblée se connecte aux évaluateurs (par ex. CC613, RCMB4xx) via un câble six conducteurs. Les évaluateurs RCMB104 et RDC104 peuvent être utilisés avec la variante PCB. Un blindage magnétique intégré réduit les perturbations liées aux champs magnétiques externes et aux courants de charge élevés.

Caractéristiques principales

• Convient pour la mesure et la surveillance des courants résiduels AC/DC dans les modes de charge 2 et 3 (charge AC)
• Détection fiable des courants résiduels AC et DC selon IEC 62752 et IEC 62955
• Conception compacte et robuste avec diamètre intérieur 17 mm pour sections de conducteur plus importantes
• Variante PCB optimisée pour montage (soudable ou vissable)
• Variantes câblées disponibles en plusieurs longueurs standard
• Blindage magnétique intégré pour réduire les interférences externes

Compatibilité / À utiliser avec

• Régulateur de charge CC613
• Module de surveillance RCMB104 (sensible AC/DC)
• Module de surveillance RDC104-4 (sensible DC)

Variantes (Capteur | Version | Réf.)
CTBC17P-03 | Montage PCB | B98080070
CTBC17P-03-K0325 | Variante câblée (longueur 325 mm) | B98080071
CTBC17P-04 | Montage PCB | B98080074
CTBC17P-13 | Montage PCB | B98080077
CTBC17P-14 | Montage PCB | B98080076

Types de câble (Type | Câble incl. clip boîtier longueur (mm) | Réf.)
CTBC17-Câble1470 | 1470 ±30 | B98080542
CTBC17-Câble600 | 600 ±25 | B98080543
CTBC17-Câble325 | 325 ±25 | B98080541
CTBC17-Câble180 | 180 ±25 | B98080540

Téléchargements disponibles
Fiche technique, manuels d'utilisation et fiche produit disponibles pour CTBC17 (datasheet, manuels, flyer, manuel CTBC17P).

Caractéristiques techniques

• Application : systèmes AC, DC et 3(N)AC, mis à la terre ou non
• Sensibilité : mesure et surveillance des courants résiduels AC/DC selon IEC 62752 et IEC 62955 ; surveillance DC pour protection des DDR type A avec évaluateurs listés
• Montage : variante PCB et variante avec câble (câble six conducteurs)
• Diamètre intérieur : 17 mm
• Blindage : blindage magnétique intégré contre interférences externes et courants de charge élevés
• Normes / Applications : IEC 62020, IEC 62752, IEC 61851-1, IEC 62955 ; UL2231 applicable pour certaines variantes CTBC17P-0x
