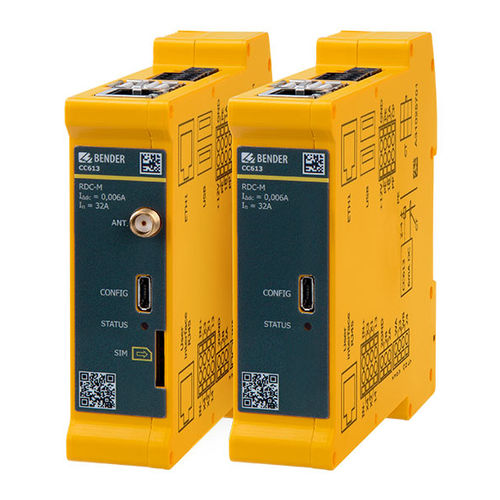

Contrôleur de charge de surveillance CC613

pour véhicule électriqueModbusavec réseau sans fil

Présentation
Le CC613 est la génération suivante de régulateurs de charge intelligents et le contrôleur central d'une borne de recharge pour véhicules électriques. Il communique avec le véhicule et le back-end, surveille les composants internes et les interfaces utilisateur, et supervise la connexion borne-véhicule. Le boîtier intègre une interface Ethernet tout en conservant des dimensions compatibles avec le CC612 pour faciliter le remplacement en parc. Le CC613 prend en charge la communication CPL ISO 15118, la détection de courant de défaut DC via transformateur de mesure externe, une gestion dynamique des charges intégrée (DLM), un modem 4G en variante et des mises à jour logicielles via USB, Ethernet ou OTA.

Fonctions intégrées clés

• Gestion dynamique des charges (DLM) intégrée pour répartir la puissance disponible entre points de charge; pilotable localement ou par un système supérieur
• Communication CPL (PLC) intégrée conforme à ISO 15118 pour Plug & Charge / autocharge
• Déverrouillage d'urgence intégré permettant le retrait mécanique de la prise en cas de coupure de courant (commande d'actionneur et surveillance 12 V)
• Compatibilité Smart-Grid via OCPP 1.5 et 1.6 (JSON et SOAP) et support EEBUS
• Détection/monitoring de courant de défaut DC 6 mA intégré (breveté) permettant l'utilisation d'un DDR type A avec RDC-M et CT externes
• Surveillance PE et détection Weld-Check pour détecter les défauts de contacteur/commutateur de charge
• Interface Ethernet et variantes avec modem 4G intégré (prise en charge LTE/UMTS/GSM)
• Mises à jour logicielles via USB, Ethernet ou OTA

Caractéristiques (additionnelles / détaillées)

• Régulateur de charge conforme IEC 61851-1 (mode de charge 3)
• Fonctionnement maître/esclave configurable pour deux points de charge (un appareil peut servir de passerelle de données avec modem)
• Support du module de surveillance du courant continu résiduel (RDC-M); différentes longueurs de câble CT disponibles
• 3 interfaces USB : 1 CONFIG pour configuration locale et installation de mises à jour, 2 USB host
• Communication Control Pilot et Proximity Pilot; prise en charge configurable de prises SCHUKO supplémentaires
• Interfaces compteur : Modbus TCP et Modbus RTU; Modbus externe pour un second compteur pour le DLM
• Support des modules interface utilisateur (RFID, LED, antenne) et interface d'extension E/S 2 canaux configurable
• Capteur de température interne pour réduire le courant de charge en fonction de la température ambiante
• Intégrable en réseaux monophasés ou triphasés jusqu'à 80 A

Applications

• Stations de recharge pour véhicules électriques, wallboxes et points de recharge sur lampadaires

Variantes
Type | Modem | Interface | RDC-M | Modbus externe | Compatible OCPP | PLC* | Interface utilisateur | I/O extension | Réf.
CC613-ELM4PR-M | 4G | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060020
CC613-ELPR-M | -- | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060021
CC613-ELM4PR | 4G | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060026
CC613-ELPR | -- | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060027
CC613-HEM-X2 | -- | Modbus, Ethernet | ✓ | -- | -- | ✓ | -- | -- | B94060028

Caractéristiques techniques

• Conforme IEC 61851-1 (mode de charge 3)
• ISO 15118 CPL pour Plug & Charge et gestion de charge
• Support OCPP 1.5 et 1.6 (JSON et SOAP)
• Gestion dynamique des charges intégrée (DLM), pilotable par systèmes supérieurs
• Déverrouillage d'urgence intégré et surveillance de l'alimentation 12 V
• Surveillance PE et Weld-Check pour sécurité électrique
• Détection/monitoring de courant de défaut DC 6 mA (breveté) — permet l'utilisation d'un DDR type A avec RDC-M et CT externes
• Interfaces : Ethernet, modem 4G en variantes, Modbus TCP/RTU, plusieurs interfaces USB
• Supporte installations monophasées ou triphasées jusqu'à 80 A
• Mises à jour logicielles : USB, Ethernet ou OTA
