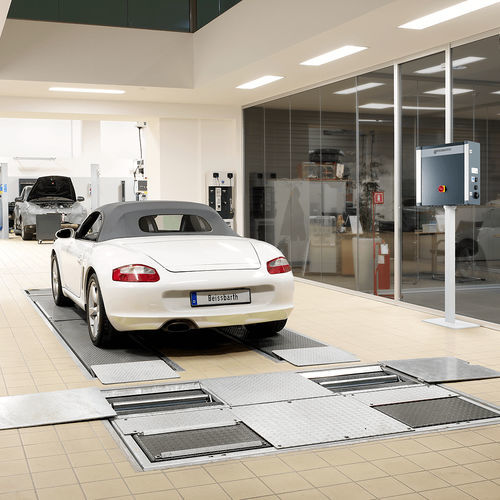

Banc de freinage pour voiture BD 4182

à rouleaux

Présentation
Le banc de freinage automobile BD 4182 est conforme aux directives et conçu comme solution modulaire pour les contrôles véhicules, le diagnostic et l'entretien en atelier. Il peut être étendu pour constituer une chaîne de contrôle incluant l'analyse du train roulant et le contrôle du déport. La commande, la visualisation et l'évaluation des résultats peuvent se faire via affichage analogique ou PC.

Power-Box (kit disponible)

• La Power-Box optionnelle offre des possibilités de connectivité supplémentaires et un coffret compact pour l'électronique.
• Le kit PC intégré, conçu pour la Power-Box, permet la liaison directe au PC d'atelier.

Accessoires et options

• Colonne pour Power-Box
• Chariot PC
• Set d'affichage LCD pour l'unité d'affichage
• Kits PC IR professionnels (intégrés ou externes)
• Capteur de force de pédale (version sans fil)
• Capots pour rouleaux
• Télécommande IR

Accès aux fonctions via le PC d'atelier

• Visualisation à l'écran des protocoles et des résultats
• Gestion des interventions, base clients, statistiques, impression et archivage
• Impression automatique des protocoles de contrôle
• Conversion et extension rapides en une voie de contrôle complète
• Affichage analogique optionnel si utilisation du PC

Power-Box — caractéristiques

• Boîtier compact et conçu pour la maintenance de l'électronique
• Installation sûre et facilement accessible en mural ou sur colonne (option)
• Prise 230 V pour ordinateur portable du technicien
• Interrupteur principal avec fonction d'arrêt d'urgence
• Poche intégrée dans la porte pour la documentation

Options de kit PC (pour exploitation avec PC)

• ICperform PC-Kit intégré (inclut licence ICperform Software et licence application Tablet), réf. 1 691 601 964
• ICperform PC-Kit externe (inclut licence ICperform Software et licence application Tablet), réf. 1 691 601 965
• ICperform PC-Kit intégré avec télécommande IR (inclut licence ICperform Software), réf. 1 691 601 963
• ICperform PC-Kit externe avec télécommande IR (inclut licence ICperform Software), réf. 1 691 601 966

Configuration PC minimale

• Système d'exploitation : Windows 11 Professional
• CPU : 3 GHz (Intel Pentium Gen 12 ou équivalent)
• RAM : 8 GB DDR5
• Stockage : 512 GB SSD
• Interfaces : 6x USB, 1x RS232 (pour télécommande infrarouge), 1x LAN

Caractéristiques techniques

• Longueur emballage : 3000 mm
• Largeur emballage : 820 mm
• Hauteur emballage : 700 mm
• Poids brut (emballé) : 567 kg
• Longueur : 660 mm
• Hauteur : 280 mm
• Largeur : 2960 mm
• Diamètre roue max. : 1000 mm
• Diamètre jante max. : 32"
• Système de mesure : DMS
• Longueur rouleau : 1000 mm
• Surélévation rouleau : 25 mm
• Diamètre jante min. : 10"
• Diamètre rouleau : 205 mm
• Largeur d'essai min. : 800 mm
• Largeur d'essai max. : 2800 mm
• Diamètre roue min. : 320 mm
• Entraxe rouleaux : 381 mm
• Poids (unité) : 537 kg
• Vitesse d'essai : 5 km/h
• Poids par essieu max. : 2,5 t
• Charge maximale d'enjambement : 4,0 t
• Différence de hauteur bord supérieur rouleau / sol atelier : -10 mm
• Puissance moteur : 3,7 kW
