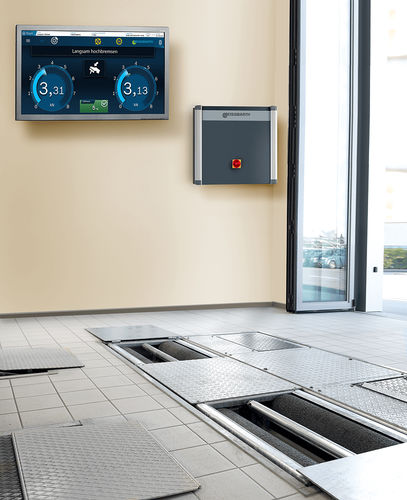

Banc de freinage pour voiture BD 4431

à rouleaux

Aperçu
Les bancs d'essai freins BD respectent les normes en vigueur et sont conçus pour les inspections véhicules en atelier. Le concept modulaire permet un développement par des auxiliaires pour le diagnostic, la réparation et l'entretien, et la conversion en voie de contrôle pour essais de suspension et de déport. L'exploitation, la visualisation et l'évaluation des résultats peuvent s'effectuer via un affichage analogique ou via PC.

Power-Box pour la série BD

• Le Power-Box est compact, robuste et conçu pour être facile d'entretien.
• Tous les composants électroniques sont logés dans un boîtier léger et facilement accessible.
• Fixation murale standard ou colonne en option.
• Prise 230 V pour le PC portable du technicien ou le testeur.
• Commutateur principal accessible avec arrêt d'urgence.
• Poche intégrée pour la documentation technique.

Connectivité PC et exploitation

• Les kits optionnels offrent des possibilités de connectivité supplémentaires pour la série BD.
• Le kit PC intégré est prévu pour installation dans le Power-Box et assure la liaison directe au PC d'atelier.
• Visualisation des procédures et résultats sur écran.
• Prise en charge des tâches, base clients, évaluations statistiques, impression et archivage.
• Les protocoles d'essai peuvent être imprimés automatiquement.
• L'affichage analogique est disponible en option en mode PC.

Détails du Power-Box

• Boîtier service-friendly pour les composants électroniques.
• Éléments électroniques sécurisés et facilement accessibles pour maintenance.
• Fixation murale (série) ; colonne disponible en option.

Kits PC disponibles (quatre options)

• Kit PC ICperform intégré (incl. licence logiciel ICperform et licence application Tablette), réf. 1 691 601 964
• Kit PC ICperform externe (incl. licence logiciel ICperform et licence application Tablette), réf. 1 691 601 965
• Kit PC ICperform intégré avec télécommande (incl. licence logiciel ICperform), réf. 1 691 601 963
• Kit PC ICperform externe avec télécommande (incl. licence logiciel ICperform), réf. 1 691 601 966

Configuration PC minimale requise

• Système d'exploitation : Windows 11 Professional
• CPU : 3 GHz (Intel Pentium Gen 12)
• Mémoire : 8 Go DDR5
• Stockage : 512 Go SSD
• Interfaces : 6× USB, 1× RS232 (pour télécommande IR), 1× LAN

Accessoires & possibilités d'extension (exemples)

• Colonne pour le Power-Box
• Chariot PC
• Set écran LCD pour l'unité d'affichage (options affichages analogiques / moniteur TV)
• Kits PC IR professionnels (intégrés ou externes)
• Capteur de force pédale (version sans fil)
• Protections pour rouleaux
• Télécommande IR et options récepteur IR
• Pèse-essieu (4 capteurs) et bandes de support
• Protection de bord pour banc simple (700 mm)
• Cadre d'installation pour banc simple (700 mm)
• Démarrage progressif 400 V pour mise en service contrôlée
• Faisceaux de câbles Power-Box vers jeu de rouleaux (30 m)
• Dispositif de levage HUS 104 (pour BD 4xxx et QB.4, 700 mm)
• Kit d'étalonnage numérique (valise transport, capteur numérique, manuel)
• Plaques franchissables (emboîtables et pivotantes, 700 mm)
• Différents adaptateurs TV, colonnes support, bras articulés et supports moniteur

Données techniques (tableau)
Longueur emballage : 2420 mm
Largeur emballage : 820 mm
Hauteur emballage : 700 mm
Poids brut : 476 kg
Longueur : 660 mm
Hauteur : 250 mm
Largeur : 2360 mm
Diamètre roue max. : 1000 mm
Diamètre jante max. : 32"
Système de mesure : DMS
Longueur rouleau : 700 mm
Rehausse rouleau : 25 mm
Diamètre jante min. : 10 mm
Diamètre rouleau : 205 mm
Largeur d'essai min. : 800 mm
Largeur d'essai max. : 2200 mm
Diamètre roue min. : 320 mm
Entraxe rouleaux : 381 mm
Poids : 446 kg
Vitesse d'essai : 5 km/h
Charge max. par essieu : 4,0 t
Charge maximale franchissable : 4,0 t
Différence de hauteur bord supérieur rouleau/plancher d'atelier : -10 mm

Caractéristiques / Spécifications techniques

• Modèle : BD 4431
• Largeur d'essai maximale : 2200 mm
• Longueur rouleau : 700 mm
• Diamètre rouleau : 205 mm
• Rehausse rouleau : 25 mm
• Système de mesure : DMS
• Diamètre roue max. : 1000 mm
• Diamètre roue min. : 320 mm
• Diamètre jante max. : 32"
• Diamètre jante min. : 10 mm
• Entraxe rouleaux : 381 mm
• Vitesse d'essai : 5 km/h
• Charge max. par essieu / charge franchissable : 4,0 t
• Poids (unité) : 446 kg
• Poids brut (emballage) : 476 kg
• Emballage (L x l x H) : 2420 x 820 x 700 mm
