Banc de géométrie CCD Q.Lign 360 START

pour voiture

Présentation du produit

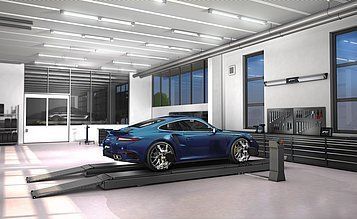

Grande performance pour petits espaces : le Q.Lign 360 START comble l'écart entre les systèmes CCD compacts et les aligneurs 3D complets en offrant une véritable performance 3D dans une empreinte adaptée aux ateliers plus restreints. Le système se monte au mur, se pilote par tablette et transforme une fosse de service standard en zone d'alignement 3D avancée.

Conception et installation

• Conception murale : Aucun espace au sol requis ; libère la zone autour de la fosse pour un travail sans obstruction.
• Mobilité 360 degrés réelle : Pas de poutres métalliques autour de la fosse — accès total et sécurisé autour du véhicule pour les techniciens.
• Flexibilité totale de la plateforme : Compensation du voilage possible au niveau du sol ; réglages mécaniques réalisables avec la plateforme complètement levée. Suivi optique (non mécanique).
• Installation flexible : Conçu pour des ponts situés à 1,8–3,3 m du mur ; support mural extensible optionnel permettant d'atteindre jusqu'à 4,17 m (4170 mm) du centre du plateau au mur.

Efficacité opérationnelle et matériel

• Toujours prêt à l'emploi : Fixez les cibles et commencez les mesures immédiatement, quelle que soit la position du pont.
• Flux de travail pilotés par tablette : Gérer l'ensemble du processus d'alignement depuis une tablette mobile — pas de chariot/colonne/PC/imprimante requis.

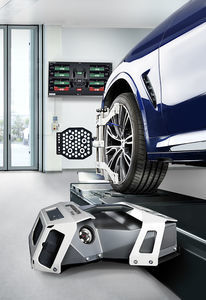

• Pinces MultiFit universelles : Installation rapide et auto-centrante, adaptées aux jantes de 13" à 22" sans accessoires supplémentaires.
• Retour sur investissement rapide : Mise en place et résultats plus rapides pour transformer l'alignement des roues en service additionnel rentable.

Logiciel et rapports

• Stream-to-X : Accédez au logiciel sur TV, PC, ordinateur portable, tablette ou smartphone.
• Flux accéléré : Logiciel haute performance pour accélérer le processus d'alignement.
• Utilisation intuitive : Flux guidés adaptés aux techniciens de différents niveaux d'expérience.
• Rapports clairs et professionnels : Comptes rendus concis pour la transparence client.
• Rapports connectés : Rapports PDF accessibles sur le réseau et partageables avec les clients.

Contenu de la livraison

• Barre caméra avec 4 caméras
• Module d'affichage Q.Lign
• 4x cibles avec AutoID
• Tablette
• Sangle de frein et bloque-volant
• Powerbox pour alimentation électrique
• Key Card pour spécifications véhicules internationales

Veuillez noter : le contenu de la livraison n'inclut pas de plateaux tournants ni de pinces de roue ; ceux-ci doivent être commandés ou fournis séparément.

Caractéristiques techniques

• Raccordement électrique : 90-264V | 1Ph | 47-63Hz
• Système de mesure : 3D avec barre de mesure fixe
• Unité d'emballage : 1 palette
• Largeur nécessaire : 2595 mm
• Type de transmission des données : sans fil
• Distance caméra - centre du plateau : 1800 - 3300 mm
• Liberté entre montants avant du pont (min.) : 2800 mm
• Taille d'affichage : 10 in
• Consommation électrique : 45 W
• Nombre de capteurs : 4 pcs
• Empattement : 1750 - 4600 mm
• Hauteur d'installation : 2800 mm
