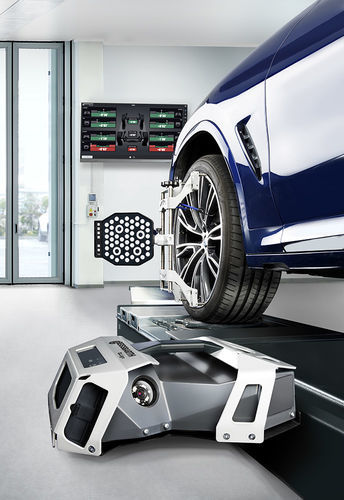

Banc de géométrie 3D Q.LIGN START

pour voiture

Q.Lign Start

Aperçu

• Système d'alignement des roues 3D Q.Lign Start destiné aux ateliers professionnels.
• Puissance de calcul embarquée remplaçant le chariot PC classique, avec tablette et capacité de streaming direct.

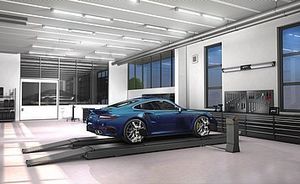

• Installation compacte compatible avec ponts sur colonne et ponts à immersion, s'adapte à toute fosse de service.
• Fonctionne sur la plateforme logicielle Q.Lign avec un workflow intuitif et homogène.

Gain d'espace — Convient à tout atelier et pont

• Installation peu encombrante sur tous types de ponts, surélevés ou encastrés.
• Calculateur embarqué évitant le chariot PC mobile traditionnel.

Productivité continue

• Alimentation en câble permanente et configuration prête à l'emploi pour ateliers à fort débit.
• Conçu pour des cycles de mesure fiables et ininterrompus.

Vitesse et logiciel — Plateforme Q.Lign

• Workflow identique sur l'ensemble des produits Q.Lign pour réduire la formation opérateur.
• Stream-to-X : affichage direct du logiciel sur TV, PC, portable ou smartphone.
• Intégration atelier fluide : accès, partage et impression des rapports depuis n'importe quel point de l'atelier.

Alignement des roues simplifié

• Repérage rapide des véhicules nécessitant une réparation carrosserie.
• Mesure possible avec n'importe quelle cible et à n'importe quelle position de roue pour gagner du temps et limiter les erreurs opérateur.
• Synchronisation temps réel des capteurs pour un centrage du volant correct dès la première mesure.

Orienté client

• Fiches d'impression claires et compréhensibles pour clients et assurances.
• Rapports thématiques (ex. rapport pour assurance) plutôt qu'un format unique.
• Données véhicules fournies par les constructeurs via Key Card ou mises à jour de base de données.

Contenu de la livraison

• 2x têtes capteurs Q.Lign Start
• Module d'affichage pour streaming direct vers TV, PC, portable ou tablette
• Tablette
• Alimentation et câbles
• 4x cibles avec auto-identification
• Logiciel Q.Lign (sans fonctionnalité ADAS)
• Key Card pour données véhicule internationales
• Adaptation pont
• Bloque-volant et serre-frein

Veuillez noter : le contenu de la livraison n'inclut pas de plaques tournantes ni de brides de roue ; ceux-ci doivent être commandés ou fournis séparément.

Accessoires et options (sélection)

• Imprimante pour chariots Beissbarth
• Jeux de brides magnétiques (différents diamètres et diamètres de perçage)
• Maintien de volant, bloque-frein
• Pièces de remplissage pour plaques tournantes aluminium
• Kits de rangement et supports muraux pour brides
• Plates-formes RaceScales avec cellules de charge
• Jeux d'adaptateurs Q.Grip et brides MultiFit
• Chariots avec écran 27", panneaux muraux et adaptations pont
• Batteries, boîte d'alimentation d'urgence et stations de charge pour fonctionnement mobile

Données techniques (tableau)
Raccordement électrique : 100 - 230 V | 50 - 60 Hz | 1 ph
Longueur emballage : 1080 mm
Largeur emballage : 960 mm
Hauteur emballage : 900 mm
Poids brut : 100 kg
Système de mesure : 3D
Poids : 80 kg
Unité d'emballage : 1 Palette(s)
Type de transmission des données : sans fil
Consommation électrique : 65 W
Capacité accumulateur (charge) : —
Taille pneu min. : —
Taille pneu max. : —
Empattement max. : 5000 mm
Capacité par plaque tournante : —

Caractéristiques techniques

• Modèle : Q.Lign Start
• Principe de mesure : alignement des roues 3D
• Raccordement électrique : 100–230 V, 50–60 Hz, monophasé
• Consommation : 65 W
• Masse opérationnelle (système) : env. 80 kg ; poids brut emballé : 100 kg
• Dimensions emballage (L×l×H) : 1080 × 960 × 900 mm
• Empattement mesurable max. : 5000 mm
• Transmission des données : sans fil
• Livré avec : têtes capteurs, module d'affichage, tablette, alimentation & câbles, 4 cibles avec auto-identification, logiciel Q.Lign (sans ADAS), Key Card pour données véhicules, adaptation pont, bloque-volant & serre-frein
• Accessoires optionnels : plaques tournantes, brides de roue, brides magnétiques, adaptateurs Q.Grip, RaceScales, batteries, boîte d'alimentation d'urgence et stations de charge, divers dispositifs de serrage rapides spécifiques OEM
• Marque : Beissbarth
