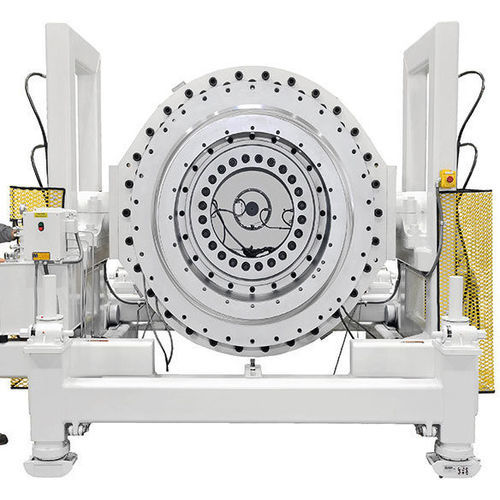

Tête d'extrusion pour coextrusion

de tuyauxpour la plasturgiearaignée

Outils pour extrusion mono et multicouche
Outils PVC adaptés à de nombreuses applications industrielles

• Outre l'extrudeuse, les têtes d'extrusion sont l'un des composants les plus importants d'une ligne d'extrusion de tubes.
• La série Spider propose une large gamme de têtes couvrant l'ensemble des diamètres de tubes possibles.
• Outils disponibles pour tubes à âme mousse ainsi que pour tubes multicouches compacts, y compris des solutions avec couche intermédiaire en matériaux recyclés ou à fort taux de charge.

Vos avantages

• Large plage de débits et de dimensions grâce à des géométries de canaux d'écoulement optimisées selon la taille de tête
• Excellente qualité de tube, bonnes surfaces et faible surpoids
• Traitement de tous les mélanges PVC standards et systèmes de stabilisation
• Conception robuste et ergonomique facilitant la manipulation en production et les cycles de réglage
• Grande fiabilité de fonctionnement et maintenance aisée grâce à des matériaux de qualité et un design amélioré

Notre offre (général)

• Diamètres extérieurs de 6 à 1 600 mm
• Différentes têtes avec concept classique à stegdorn (single spider) jusqu'à 710 mm
• Outils bi-extrusion (twin-strand) pour diamètres jusqu'à 250 mm
• Outils quatre-brins pour diamètres jusqu'à 50 mm
• Surfaces des canaux d'écoulement : chromage standard (options : inox ou chromage multiple)
• Systèmes de support ou de chariot adaptés à la taille et au poids de la tête
• Capacité de chauffage optimisée
• Option : centrage thermique et isolation par bande chauffante

Série Spider NG
La nouvelle série Spider NG propose un canal d'écoulement entièrement repensé et un système innovant de serrage de filière.

Vos avantages (Spider NG)

• Plages de dimensions maximisées pour chaque taille et toutes les classes de pression
• Débits les plus élevés pour chaque taille
• Excellente processabilité de toutes les formulations PVC courantes et des systèmes de stabilisation
• Bonne processabilité des formulations fortement chargées et des matériaux recyclés
• Maintien des différences de paroi les plus faibles sur toute la circonférence
• Excellentes propriétés mécaniques et optiques des tubes

Notre offre (Spider NG)

• Système innovant de changement de filière avec centrage fixe
• Changement de diamètre en moins de 15 minutes (ex. : Spider NG 250)
• Changement d'épaisseur de paroi en moins de 8 minutes (ex. : Spider NG 250)

Têtes double spider
Les têtes double spider utilisent un positionnement décalé des stegs offrant des avantages pour la production de tubes PVC à parois épaisses et pour des plages de débit très élevées.

Vos avantages (Double spider)

• Meilleures propriétés mécaniques des tubes
• Excellente répartition d'épaisseur permettant de réduire le surpoids et d'économiser environ 1,5% de matière
• Parfaite surface intérieure du tube
• Débits très élevés possibles

Notre offre (Double spider)

• Sept tailles de têtes double spider pour diamètres jusqu'à 1 600 mm
• Toutes les surfaces de canaux d'écoulement sont chromées

Têtes 3 couches pour extrusion de tubes à âme mousse
Têtes pour tubes PVC 3 couches avec couche intermédiaire mousseuse ou compacte ; exemple : Spider 200-3 pour diamètres jusqu'à 200 mm.

Vos avantages

• Courts canaux d'écoulement et faible volume permettant le traitement de diverses formulations et stabilisants
• Canaux de distribution optimisés assurant une distribution parfaite des couches et un faible poids
• Concept de design Spider adapté du mousseux au compact, aux formulations fortement chargées et aux matériaux recyclés
• Concept modulaire convertible en système 2 couches

Notre offre (3 couches)

• Dimensions couvertes de 32 mm à 710 mm
• Débits de 350 kg/h à 1 600 kg/h

Caractéristiques techniques / spécifications

• Plage de diamètres extérieurs : 6 mm à 1 600 mm
• Concept single spider classique : jusqu'à 710 mm
• Outils twin-strand : jusqu'à 250 mm
• Outils four-strand : jusqu'à 50 mm
• Surfaces des canaux : chromage standard (options : inox, chromage multiple)
• Systèmes de support/chariot adaptés à la taille et au poids
• Capacité de chauffage optimisée ; option centrage thermique et isolation par bande chauffante
• Spider NG : canal repensé, système de changement de filière à centrage fixe, changement de diamètre < 15 min (ex. NG 250), changement d'épaisseur < 8 min (ex. NG 250)
• Double spider : sept tailles disponibles, adapté jusqu'à 1 600 mm, permet hauts débits et meilleure distribution d'épaisseur
• Têtes 3 couches : pour couches intermédiaires mousseuses ou compactes ; couvertures 32–710 mm ; débits 350–1 600 kg/h
• Conçu pour le traitement des mélanges PVC standards, systèmes de stabilisation, formulations fortement chargées et matériaux recyclés
