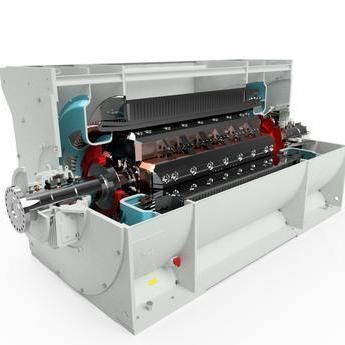

Générateur de fréquence

synchronede tensionrefroidi par air

Vue d'ensemble
Les générateurs synchrones 4 pôles refroidis par air BRUSH™ Power Generation sont conçus pour une liaison par turbines (gaz ou vapeur) avec des puissances typiques de 10 à 55 MVA (@40°C) et une plage globale de 3 à 55 MVA. Plus de 750 installations actives font état d'utilisations en géothermie, services publics, cogénération (CHP), industries et installations offshore.

Stator
Le bâti du stator est une structure rigide en acier doux conçue pour résister aux contraintes mécaniques en fonctionnement et en court-circuit accidentel. Le cœur est constitué de tôles segmentées en aciers électriques haut-silicium à faibles pertes, avec des conduits de ventilation radiaux. L'enroulement statorique en diamant à deux couches utilise des bobines identiques avec six sorties (3 vers les bornes de ligne, 3 vers le neutre). L'isolement est de classe F (tissu de verre et ruban mica) complété par imprégnation sous vide (VPI) et cuisson en four.

Rotor
Les rotors sont forgés en une seule pièce d'acier allié, désaérés, coulés sous vide et détendus pour garantir des propriétés matérielles uniformes. L'enroulement rotorique comprend quatre bobines en bande de cuivre, brasées, isolées par papier aramide et époxy, consolidées sous pression et température élevées. Les bobines sont reliées en série à la sortie CC de l'exciteuse sans balais via des connexions flexibles et maintenues par des chaussures de pôles forgées. Tous les rotors subissent des essais complets en usine, y compris des essais de survitesse.

Avantages

• Haute efficacité électrique (jusqu'à 98,6 %)
• Conçu pour applications entraînées par turbine (typique 10–55 MVA @40°C)
• Unités modulaires et testées en usine pour réduire le temps de mise en service sur site

Caractéristiques

• Rotor forgé en une pièce pour une longévité accrue (durée de conception ~25 ans)
• Construction modulaire adaptable aux interfaces turbine
• Essais complets en usine pour minimiser les interventions sur site

Applications

• Production géothermique
• Cogénération / CHP
• Services publics
• Production industrielle d'électricité
• Installations offshore

Spécifications
Tension : Jusqu'à 15 kV
Excitation : Sans balais ou statique
Isolation : Classe F
Fréquence : 50 ou 60 Hz
Puissance : 3 à 55 MVA (@40°C)
Entraînement : Entrée simple ou double
Types de turbines : Turbine aeroderivative, turbine frame, turbine à vapeur
Normes de conception : Conforme IEC & IEEE

Options

• Fonctionnement basse température
• Solutions basse acoustique
• Versions allégées
• Configuration pour zones dangereuses
• Différentes options d'échangeurs thermiques
• Double entraînement
• Versions à haute inertie
• Conceptions conformes API 546
• Configurations pour environnements sévères
• Capable d'opérer en compensateur synchrone

Caractéristiques techniques

• Tension : Jusqu'à 15 kV
• Plage de puissance : 3 à 55 MVA (@40°C) (typique 10–55 MVA pour unités entraînées par turbine)
• Fréquence : 50 Hz ou 60 Hz
• Classe d'isolation : F (tissu de verre, ruban mica, VPI et cuisson en four)
• Excitation : Sans balais ou statique
• Construction rotor : Forge en une pièce (désaéré, coulé sous vide, détendu)
• Enroulement stator : Enroulement diamant à deux couches avec six sorties (3 ligne, 3 neutre)
• Refroidissement : Configuration refroidie par air (4 pôles)
• Entraînement : Simple ou double ; compatible avec turbines aeroderivative/frame et turbines à vapeur
• Normes : Conforme IEC & IEEE
• Tests en usine : Tests complets incluant essai de survitesse
