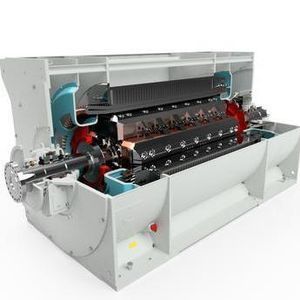

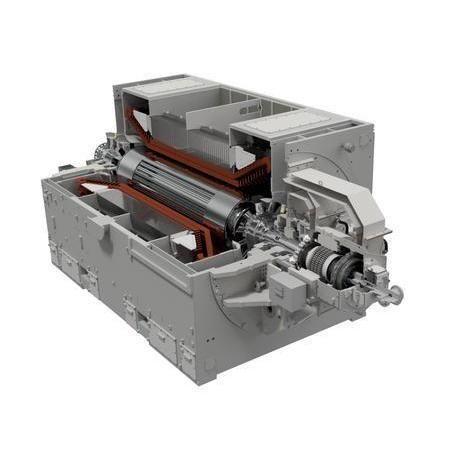

Les alternateurs 2 pôles refroidis par air BRUSH DAX sont conçus pour être entraînés par turbines à vapeur ou à gaz et fournissent une puissance continue de 20 à 310 MVA. Disponibles en BDAX (excitation sans balais) et YDAX (excitation avec balais/statique), ces unités comptent plus de 3 500 installations actives et sont spécifiées par des industriels, des EPC et des exploitants d'installations pour la production turbinée et les applications de compensateur synchrone.

Stator
Le bâti du stator est dimensionné pour résister aux sollicitations mécaniques en cas de défaut. Les enroulements sont isolés par une bande verre-mica enrichie en résine assurant une performance thermique de classe F.

Rotor
Le rotor est forgé en une seule pièce dans un alliage nickel-chrome-molybdène dégazé pour garantir des caractéristiques mécaniques élevées. Le conducteur du rotor est une bande en alliage cuivre/argent à haute conductivité avec isolation classe F. Les extrémités d'enroulement sont maintenues par des anneaux réalisés en acier austénitique non magnétique 18-18 manganèse-chrome.

Excitation
L'excitation sans balais comprend un alternateur d'excitation à armature tournante triphasée avec redresseur tournant fusible monté sur l'arbre. L'excitation statique alternativement fait circuler la puissance depuis le générateur via transformateurs et un redresseur commandé vers le champ principal via des bagues collectrices.

Caractéristiques
Tension: Jusqu'à 20 kV
Excitation: Sans balais ou statique
Isolation: Classe F
Fréquence: 50 ou 60 Hz
Puissance: 20 à 310 MVA
Entraînement: simple ou double extrémité
Conducteurs:

• Turbine à gaz aérodérivée
• Turbine à gaz heavy-frame
• Turbine à vapeur (y compris géothermie)
• Turboexpanseur

Normes de conception: Conformité IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV et Lloyds.

Options

• Fonctionnement basse température
• Faible émission acoustique
• Construction allégée
• Exploitation en zones dangereuses
• Multiples options d'échangeurs de chaleur
• Entraînement double extrémité
• Variantes haute inertie
• Variantes basse inertie
• Configurations pour environnements sévères
• Capable de fonctionnement en compensateur synchrone

Caractéristiques / Spécifications techniques

• Série modèle: DAX
• Plage de puissance: 20 à 310 MVA
• Tension maximale: Jusqu'à 20 kV
• Fréquences disponibles: 50 Hz ou 60 Hz
• Classe d'isolation: F
• Types d'excitation: Sans balais (redresseur tournant) ou statique (redresseur commandé avec bagues)
• Matériau du rotor: Forgé en une seule pièce en alliage nickel-chrome-molybdène dégazé
• Conducteur rotorique: Bande en alliage cuivre/argent à haute conductivité
• Maintien des extrémités d'enroulement: Acier austénitique non magnétique 18-18 manganèse-chrome
• Options d'entraînement: Simple ou double extrémité; aptes pour turbines aérodérivées, turbines heavy-frame, turbines à vapeur (y compris géothermie) et turboexpanders
• Conformité: IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV, Lloyds
