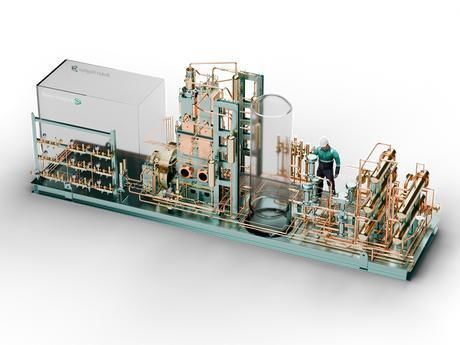

Compresseur d'hydrogène VerHy 550 series

électriquestationnairesans huile

Présentation
Configuration verticale spécialement conçue pour réduire l'emprise au sol et faciliter l'intégration sur site. Inspiré des pratiques API 618 pour les raffineries et la pétrochimie, le VerHy 550 assure une compression d'hydrogène sans huile, une pression de refoulement jusqu'à 550 barA et une fourniture modulaire pour transport et installation rapide.

Phrase clé
Compression haute pression de l'hydrogène sans risque de contamination du gaz.

Avantages

• Capacité élevée et disponibilité industrielle pour optimiser le CAPEX et la continuité d'exploitation
• Solution sur skid modulaire aux dimensions de transport standard pour simplifier l'installation sur site
• Disposition verticale réduisant l'emprise au sol et permettant des implantations compactes

Caractéristiques

• Conception modulaire sans huile, 2 à 4 cylindres par cadre vertical jusqu'à 550 barA
• Cadres verticaux en tandem permettant une capacité de 8+ tonnes/jour en configuration multi-cadres
• Maintenance rapide grâce à la possibilité d'échanger les modules cylindres verticaux pour minimiser les arrêts
• Fiabilité >99,95% et disponibilité >98,5% (peut dépasser 99,0% avec échange de module)

Applications

• Stations de distribution d'hydrogène
• Remplissage de remorques-tubes haute/basse pression
• Stockage d'hydrogène et transfert en vrac pour sites pétrochimiques/raffineries

Résumé technique sous forme de tableau
Comparaison modèles : 2VerHy550 vs 4VerHy550
Pression de refoulement [barA] : 550 | 550
Débit (tonnes/jour) : 2 | 8+
Lubrification piston : piston sec | piston sec
Emprise au sol [m x m] : 10x2.5 | 12x2.5
Puissance absorbée [kW] : 225 | 450

Spécifications techniques

• Modèle : VerHy 550
• Configuration : cadre vertical, modules cylindres modulaires (2 à 4 cylindres par cadre vertical)
• Pression maximale de refoulement : 550 barA
• Capacité de débit (exemples) : ~2 tonnes/jour (2VerHy550) ; 8+ tonnes/jour (4VerHy550)
• Lubrification des pistons : piston sec
• Exemples d'emprise au sol typiques : 10 x 2,5 m (2VerHy550), 12 x 2,5 m (4VerHy550)
• Puissance absorbée (exemples) : 225 kW (2VerHy550), 450 kW (4VerHy550)
• Orientation de conception : compression d'hydrogène sans huile pour éliminer le risque de contamination, fourniture modulaire sur skid pour transport et installation
• Maintenance : temps de maintenance réduit grâce à la possibilité d'échange de modules pour minimiser les arrêts
• Objectifs fiabilité/disponibilité : fiabilité >99,95%, disponibilité >98,5% (peut dépasser 99,0% avec échange de module)
