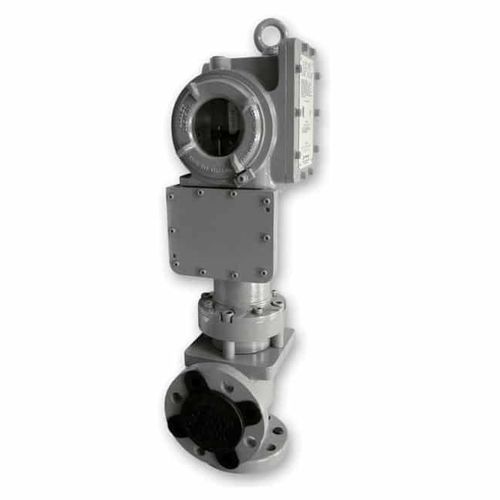

Vanne à soupape SonicFlo

électriquede contrôle de débitde dosage

Les vannes gaz électriques SonicFlo ™ fournissent des mesures de carburant extrêmement précises et des capacités d’arrêt de réponse rapide pour les grands moteurs industriels sur turbine à gaz avec systèmes de collecteurs de combustion simples ou multiples. L’utilisation du concept SonicFlo minimise les pertes de pression du système et supprime le besoin de mesurer la pression de décharge de la soupape et de compenser. Cette simplification du système entraîne un coût du système plus faible et des performances améliorées. La combinaison de la vanne gaz SonicFlo rapide avec un pilote numérique EM élimine les exigences hydrauliques et pneumatiques pour le système de carburant. En utilisant l’actionnement électrique, la vanne gagne en précision et en réponse par rapport aux vannes hydrauliques conventionnelles. Description Les ensembles électriques SonicFlo combinent des soupapes de dosage enfichables avec des actionneurs à vis de moteur électrique. L’actionneur électrique intégré incorpore un moteur à courant continu sans balais, un réducteur de vitesse, une vis à billes à recirculation et un résolveur de retour de position. La précision du résolveur et du conducteur permettent de contrôler la position de la vanne de ± 0,1% (déplacement complet). Fonctionnalités • Mesure de débit de carburant très précise • Réponse dynamique rapide • Récupération sous haute pression • Commande entièrement électrique avec chargement par ressort • Algorithmes de contrôle basés sur des modèles
