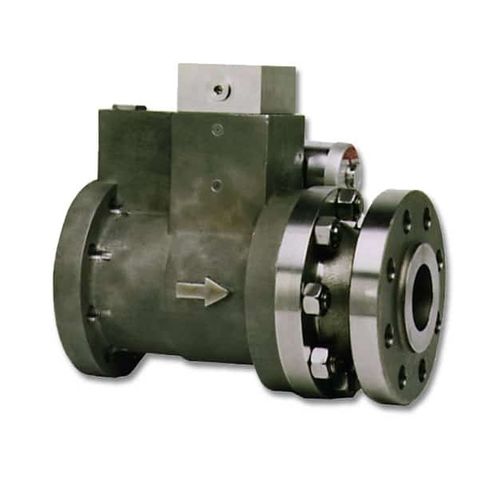

Soupape de sécurité pour gaz GSOV25

en acier inoxydableà pistonpour gaz de combustion

La soupape d’arrêt de gaz Woodward (GSOV25) sert à obtenir la fermeture extrêmement rapide de tout débit de fluide en phase gazeuse pour les turbines à gaz industrielles. Le débit de gaz est arrêté à la fermeture de la soupape, aucune fuite ne se présentant de l’entrée à la sortie. La soupape normalement fermée peut servir à obtenir des mises à l’arrêt d’urgence et normales. La garniture spéciale dans la soupape à piston principale autorise une bonne longévité et empêche des fuites. La construction en acier inoxydable assure le fonctionnement infaillible de la soupape, même en cas de mise en service dans des conditions corrosives. Description La soupape d’arrêt de gaz GSOV25 permet la mise à l’arrêt d’une turbine à gaz par la coupure rapide du débit de carburant gazeux. La pression d’alimentation sert à déplacer un piston à ressort dans la soupape. Quand la soupape est activée, le piston à ressort s’ouvre sous la pression du gaz, de façon à alimenter la turbine en gaz. En cas de coupure du signal au solénoïde, le piston à ressort du 2ème étage change d’état pour faire échapper la pression de commande primaire. La ressort principal pousse ensuite le piston primaire vers la garniture, de façon à arrêter le débit. Fonctionnalités Fermeture supérieure à classe VI Conçue pour gaz naturel, propane, éthane ou méthane Fonctionne indépendamment de la pression de ligne sans besoin de connexions externes ou bien en fonction d’une pression de pilotage externe Modèles sont disponibles avec certification pour les environnements hasardeux nordaméricains Modèles sont disponibles conforme avec les Directives CE applicables—ATEX, Equipement de pression, et Machines
