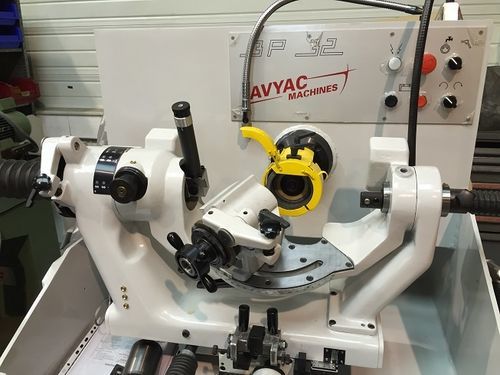

Affuteuse de foret 3P32

manuelleCBN

Présentation
La 3P32 est une machine d'affûtage de forets pour diamètres Ø3 à 32 mm, disponible d'occasion révisée, rétrofitée ou en état neuf. Elle est conçue pour la réaffûtage en atelier des forets et outils coupants apparentés.

Points clés

• DIVERSITÉ : Affûte forets HSS et carbure, forets pour charpente métallique, Gundrills pour trous profonds, fraises 2 dents et 3 dents, aléseurs et forets étagés.
• RENTABILITÉ : Exemple : pour 50 forets HSS réaffûtés par jour, la 3P32 peut être amortie en moins d'un an (sur la base du coût moyen de ré-affûtage).
• SIMPLICITÉ : Les positions d'affûtage (angle de dépouille, angle d'amincissement, angle de coupe) sont déterminées par butées ou crans, sans lecture de vernier, limitant le risque d'erreur opérateur.
• RAPIDITÉ : Cycles d'affûtage courts — environ 2 minutes pour un foret HSS de 20 mm de diamètre.
• QUALITÉ : Grande concentricité de l'ensemble poupée et pinces (pinces biconiques, pas 0,25 mm) garantissant la symétrie des lèvres ; arrosage intégré pour une qualité d'affûtage constante.
• ÉCONOMIE : Coûts de maintenance faibles grâce à des pièces d'usure surdimensionnées ; une seule meule peut réaliser dépouille et amincissement, réduisant le stock de meules.
• SÉCURITÉ : Technologie éprouvée sur des centaines d'installations dans le monde.

Application / Types d'affûtage
Cruciforme, 3 pentes, tôle, chanfrein sur arête de coupe, 3 lèvres, Gundrills.

Notes
Disponible d'occasion révisée, rétrofitée ou neuve. Système d'arrosage intégré. Une seule meule pour dépouille et amincissement. Système de pinces à haute concentricité.

Spécifications techniques

• Dimensions (L×P×H) : 1 450×1 180×1 050 mm
• Poids : 700 kg
• Outils affûtés : Ø 3 à 32 mm
• Moteur broche : 1,1 kW / max. 4 700 tr/min
• Meules : Ø 100 mm – vitrifiée, CBN ou diamant
• Système de refroidissement : Débit 30 l/min, émulsion
• Types d'affûtage : cruciforme, 3 pentes, tôle, chanfrein, 3 lèvres, Gundrills
