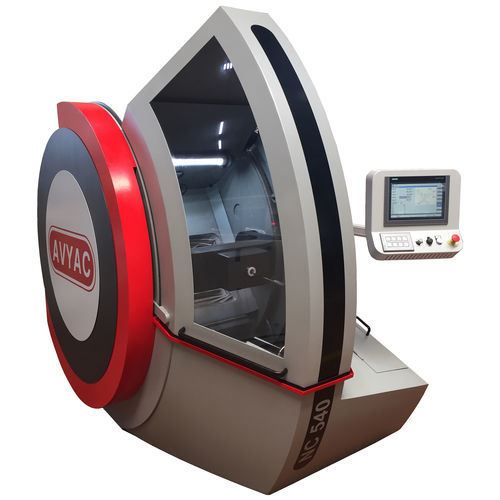

Affuteuse pour outils de coupe NC 540

de foretd'électrodepour outils de gravure

Le centre d’Affûtage CNC 5 Axes Avyac NC540 : Précision et Haute Productivité
Conçue pour répondre aux exigences des ateliers de production et des affûteurs professionnels, l'Avyac NC540 est une solution 5 axes dédiée à la rectification de forets et outils de coupe de grandes dimensions (HSS et Carbure). Sa structure à haute stabilité garantit une excellente répétabilité géométrique, indispensable pour prolonger la durée de vie de vos outils.

Capacités Techniques & Polyvalence Outils
La NC540 se distingue par sa capacité unique à prendre en charge des outils d'une longueur maximale de 1000 mm en standard (et jusqu'à 2000 mm en option avec extension de cartérisation sécurisée), sur une plage de diamètres allant de Ø 5 à 40mm.
Le centre gère nativement une très grande variété d'outils et de géométries complexes :
• Forets hélicoïdaux (hélice droite/gauche) : Dépouille conique ou à facettes, amincissement d'âme, double angle de pointe.
• Forets de forage: Forets 3/4 ou Gundrills (1 ou 2 lèvres).
• Outils spécifiques : Forets étagés, forets à bois (Brad point), forets aléseurs (3 ou 4 hélices), tarauds, fraises à graver, poinçons et outils de centrage.

Spécifications et Composants Industriels
La fiabilité repose sur l'intégration de composants de marques leaders de l'industrie :
• Commande Numérique : Disponible avec interface intuitive B&R (Power Panel PPC2100) ou en option haute performance avec la commande SIEMENS SINUMERIK ONE / 840D SL sur écran tactile
• Motorisation : Moteurs synchrones équipés de codeurs absolus (pas de prise d'origine requise à l'allumage).
• Électrobroche : Cône ISO 30 ou HSK 63 – Puissance 4.5 kW – Vitesse de 3000 à 12000 tr/min.
• Indexage & Palpage : Capteur 3D Marposs pour une détection et un positionnement micrométrique de l'outil.
• Serrage Outil : Pneumatique automatique (Pinces Schaublin W25 ou mandrins à 6 mors de Ø5 à 40 mm).
• Train de Meules : Diamètre Ø 100 à Ø 150 mm (CBN ou Diamant). Montage possible jusqu'à 3 meules simultanées.

Productivité et Automatisation
Pour répondre aux enjeux de rentabilité des flux industriels, l'Avyac NC540 intègre des technologies d'autonomie avancées :
• Chargement automatique : Un plateau circulaire gravitaire performant permet de charger jusqu'à 90 outils (Ø maxi 25 mm / longueur maxi 450-500 mm).
• Programmation différenciée : L'interface logicielle Plug & Play développée en interne permet d'attribuer un programme d'affûtage et une géométrie totalement différente à chaque outil du chargeur, de manière 100% autonome.
• Gestion des fluides & Sécurité : Système de filtration de l'huile ou de l'émulsion intégré (cartouche 5µm à 20µm), épurateur de brouillard à force centrifuge et option extincteur automatique obligatoire pour le travail à l'huile entière.

Qualité Constructeur & Maintenance
• Origine : Machine de conception et fabrication française, assemblée selon des standards de robustesse rigoureux (bâti de 2000 kg garantissant une absorption optimale des vibrations).
• Télémaintenance : Modem industriel intégré (Système M2Me d'ETIC TELECOM) pour un diagnostic à distance immédiat par les équipes techniques, réduisant drastiquement les temps d'arrêt machine.
