Table de positionnement manuelle Type 309D/G/L/M

linéaire1 axede précision

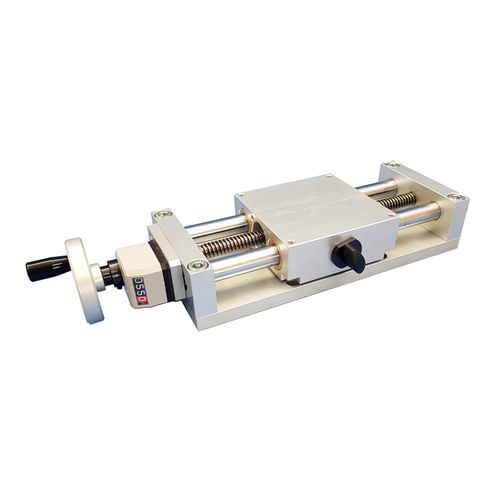

Table de positionnement manuelle à entrainement par vis trapézoïdale. Guidage par 2 colonnes sur bagues lisses ou douilles à billes. Options : Volant ou bouton moleté Indicateur de position Blocage en position Montage en table XY manuelle Table manuelle de précision Le guidage est assuré par 2 colonnes sur 4 bagues bronze calibrées (jeu réduit) ou 4 douilles à billes pour un guidage sans jeu. La longueur de guidage des tables à corps long (309L/M) permet d’accepter des charges et couples importants, par exemple pour des charges déportées. La précision de positionnement axiale de ces tables est <0,15 mm (en pratique 0,02 à 0,10 mm). Mais le blocage en position se fait sur le chariot, par pression sur une colonne de guidage, de manière à supprimer le jeu axial de l’écrou de la vis trapézoïdale après blocage. Tables croisées manuelles XY ou YZ Pour la réalisation de table croisée XY, les tables se montent l’une sur l’autre directement par le corps (version corps long uniquement) avec l’option 308922* réalisant des trous lisses dans le corps d’une table. Pour combiner 2 tables en YZ, il est préférable d’utiliser une table d’élévation pour l’axe Z, montée par son extrémité sur le corps de la table horizontale. Volant, indicateur et course maxi des tables manuelles La sortie arbre est filetée pour y visser directement le volant ou le bouton moleté avec ou sans indicateur de position. Une version arbre lisse est possible pour adapter vos accessoires comme une poulie crantée. Pensez à la visualisation inversée des indicateurs lorsque la table est montée verticalement.
