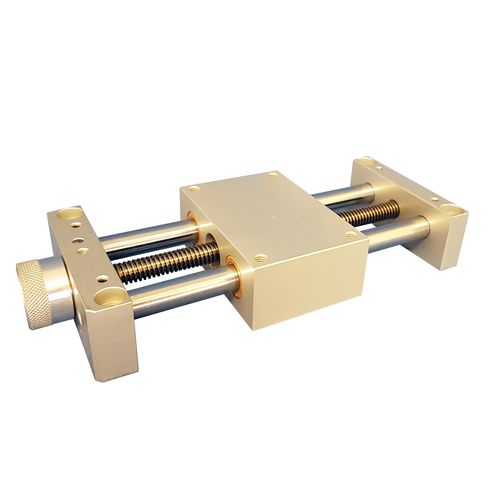

Table de positionnement XY Type 309B/C
XYZYZmanuelle

table de positionnement XY
table de positionnement XY
table de positionnement XY
table de positionnement XY
table de positionnement XY
table de positionnement XY
table de positionnement XY
table de positionnement XY
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Orientation
XY, XYZ, YZ
Type
manuelle
Nombre d'axes
2 axes, 3 axes
Autres caractéristiques
compacte, aluminium, avec indicateur de position, à vis trapézoïdale
Course

Min: 0 mm
(0 in)

Max: 200 mm
(7,874 in)

Charge

1 kg, 2 kg, 5 kg
(2,2 lb, 4,41 lb, 11,02 lb)

Description

Table de positionnement manuelle économique à entrainement par vis trapézoïdale. Manœuvre par bouton moleté. Guidage par 2 colonnes sur bagues bronze. Options : Indicateur de position Blocage en position Plaque de base (avec ou sans réglet) Montage en table XY ou YZ Utilisation des tables manuelles économiques La manœuvre se fait par un bouton moleté fourni avec la table. Le blocage en position se fait sur la vis trapézoïdale, soit en position B1 (au-dessus de la plaque avant) soit en position B2 (en bout de la plaque d’extrémité) en fonction de l’accès et de la place disponible. La visualisation de la position se fait par indicateur digital à rouleaux ou par réglet sur la plaque de base. La fixation sur le bâti se fait par les 2 plaques d’extrémités (trous lamés) ou par la plaque d’extrémité en version « axe Z » pour les applications verticales. La précision de positionnement des tables manuelles économiques La précision de positionnement axiale de ces tables est <0,20 mm (en pratique 0,05 à 0,15 mm), car le jeu axial est en grande partie supprimé après le blocage en position, il ne reste que le jeu axial du système vis-écrou trapézoïdale puisque le jeu du palier de transmission est supprimé. Une version à vis à pas fin (pas 1 et 1,25 mm), 100% interchangeable est disponible avec la gamme 309F.
