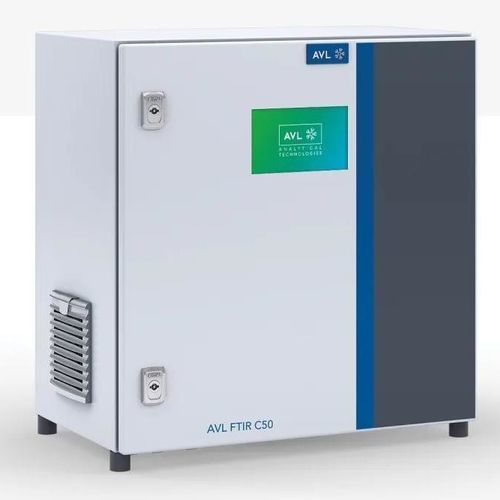

Analyseur de gaz de process FTIR C50™

d'eaud'ammoniaquede dioxyde d'azote

Présentation
Le AVL FTIR C50™ est un analyseur de gaz FTIR compact, multi-composants, destiné à la mesure continue dans des applications industrielles. Il est conçu pour une utilisation simple en environnements difficiles. Le spectromètre FTIR à faible dérive est livré avec une calibration d'usine stable à long terme et nécessite généralement uniquement un ajustement sur gaz zéro avant la mesure. Aucun gaz opérationnel ni azote liquide n'est requis, ce qui rend le système adapté aux campagnes de mesure longues et autonomes.

Principales capacités

• Mesure synchrone, très dynamique de plusieurs composants d'échappement et de gaz process dans une seule cellule d'analyse (aucun réalignement temporel requis).
• Spectromètre FTIR à faible dérive avec calibration d'usine stable à long terme.
• Écran 7" intégré optionnel et interface web pour commande et supervision via ordinateur ou smartphone.
• Variante climatisée disponible pour des températures ambiantes supérieures à 40 °C afin d'assurer une exploitation fiable.
• Vérifications de plausibilité intégrées pendant la mise en température et en fonctionnement pour garantir la qualité des mesures.

Avantages

• Analyse multi-composants adaptée au contrôle de procédé et à la surveillance des émissions.
• Réduction des coûts opérationnels à long terme grâce à une calibration FTIR stable et un besoin minimal en gaz d'étalonnage.
• Conception compacte et montage mural pour une installation peu encombrante.
• Faible exigence opérationnelle : pas de gaz opérationnels supplémentaires ni d'azote liquide nécessaires.
• Traitement des données accéléré : la mesure synchrone de tous les composants dans une seule cellule évite les opérations de réalignement temporel.

Mesure et fonctionnement

• Résolution du spectromètre : 0,5 cm-1 à 1 Hz.
• Commande : écran 7" intégré en option ; accès via interface web pour contrôle et supervision à distance.
• Plages de mesure configurables et composants détectables sélectionnables selon l'application.
• Contrôles de plausibilité intégrés et FTIR à faible dérive réduisant les interventions opérationnelles.

Composants mesurés (exemples, selon configuration)
CO, CO2, H2O, NO, NO2, N2O, NH3, CH4, C2H2, C2H4, C2H6, C3H6, C3H8, C4H10, C2H5OH, CH3OH, CH3CHO, HCHO, HCOOH, i-C5, n-C5, n-C8, AHC, O2 (par capteur ZrO2)

Détails techniques (tableau)
Dimensions (L x P x H) : 600 x 350 x 600 mm ; 900 x 350 x 600 mm (avec climatisation)
Poids : env. 28 kg
Alimentation : 100 - 230 VAC
Principe de mesure : spectroscopie FTIR (Transformée de Fourier Infrarouge)
Temps de réponse (t10 à t90) : ≤ 2,5 s @ 5 l/min
Température ambiante : -5 ... +40 °C (23 – 104 °F) ; -5 ... +50 °C (23 – 122 °F) avec climatisation

Caractéristiques / Spécifications techniques

• Résolution : 0,5 cm-1 à 1 Hz.
• Écran 7" intégré optionnel ; commande via interface web prise en charge.
• Composants gazeux et plages de mesure sélectionnables selon l'application.
• Variante climatisée disponible pour fonctionnement jusqu'à +50 °C.
• FTIR à faible dérive avec calibration d'usine stable à long terme ; seul un ajustement sur gaz zéro est requis.
• Temps de réponse : ≤ 2,5 s @ 5 l/min.
• Dimensions : 600 x 350 x 600 mm (standard) ; 900 x 350 x 600 mm (avec climatisation).
• Poids : env. 28 kg.
• Alimentation : 100 - 230 VAC.
