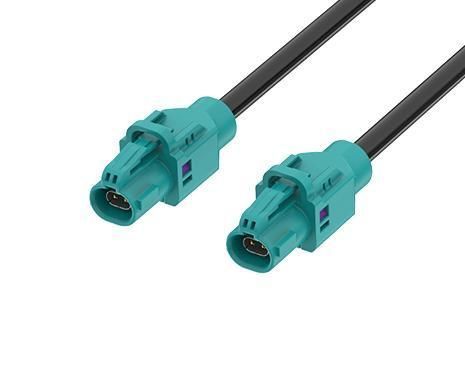

Harnais électrique HS-MTP MTP-1J1J-100Z01

Ethernetde transmission de donnéescoaxial

Câble droit HS-MTP Jack à Jack, L=100 CM, CODE Z Le système de connecteurs et d'assemblage de câbles HS-MTP (High-Speed Modular Twisted-Pair) d'ATTEND offre une solution différentielle de haute vitesse de qualité automobile. Supportant des fréquences allant jusqu'à 20 GHz, il s'adapte aux systèmes ADAS, caméras, radar/lidar et caméras de résolution 4K ou supérieure. Son design modulaire est compatible avec les paires torsadées blindées/non blindées et les câbles haute performance, garantissant l'intégrité du signal, la protection EMI et une connectivité pérenne. Conforme aux normes USCAR-2, USCAR-17, Open Alliance TC9 et IEEE 802.3ch, il offre des performances robustes, économes en espace et fiables pour les applications automobiles et industrielles actuelles et de nouvelle génération. Caractéristiques principales: - Prend en charge la transmission différentielle haute vitesse, optimisée pour l'Ethernet automobile (1000BASE-T1, 2.5G/5G/10GBASE-T1). - Conforme aux normes USCAR-2, USCAR-17, Open Alliance TC9 et IEEE 802.3ch. - Boîtiers en plastique robustes offrant une haute résistance aux environnements automobiles difficiles. - Codages mécaniques multiples empêchant les erreurs de connexion et permettant une identification facile. - Offre une protection EMI/RFI supérieure dans les environnements électriquement bruyants. - Prend en charge les câbles STP/UTP pour les signaux différentiels haute vitesse. - Plage de température de fonctionnement: −40°C à +105°C Applications: - Système ADAS - Systèmes de caméras 4K et supérieures - Conduite autonome - Écrans haute résolution - Divertissement pour sièges arrière Scénarios d'application: - Véhicules autonomes - Camions - Robots intelligents Options de code: Code | Prise | Jack | RAL No./Couleur | Application (Europe) | Application (USCAR) A | Noir de jais | Radio sans alimentation fantôme B | Crème | Radio avec alimentation fantôme C | Bleu signal | GPS / Navigation D | Violet claret | GSM E | Vert feuille | TV / SDARS Terrestre F | Brun noisette | TV / SDARS Terrestre / Caméra G | Gris bleu | Entrée sans clé à distance H | Violet bruyère | GPS / Navigation J | Beige | Télécommande | Bluetooth / VPM K | Curry | Radio diversité | SDARS Satellite L | Rouge carmin | Indéfini | VPM M | Orange pastel | Indéfini | RKE / TPMS O | Vert clair | Indéfini | DSRC / VPM Z | Bleu eau | Code universel (neutre) Spécification: MÉCANIQUE - Style: MTP à MTP (Droit) - 1er Connecteur: HS-MTP Jack (Droit) - Genre du 1er Contact: Femelle - 2ème Connecteur: HS-MTP Jack (Droit) - Genre du 2ème Contact: Femelle - Couleur du Câble: Noir - OD du Câble: Env. 3.8 mm - Type de Câble: Coaxial, 26 AWG × 2C + AB - Conformité: ISO 20860-1/2, SAE/USCAR-2, RoHS - Longueur: 100 cm - Cycles d'Accouplement: ≥ 25 ÉLECTRIQUE - Codage: HS-MTP Jack (Code Z) - Débit de Données: Jusqu'à 8 Gbps - Plage de Fréquence: DC à 6 GHz - Impédance: 100 Ω ENVIRONNEMENTAL - Plage de Température de Fonctionnement: -40°C à +105°C Spécifications Techniques: - Style: MTP à MTP (Droit) - 1er Connecteur: HS-MTP Jack (Droit) - Genre du 1er Contact: Femelle - 2ème Connecteur: HS-MTP Jack (Droit) - Genre du 2ème Contact: Femelle - Couleur du Câble: Noir - OD du Câble: Env. 3.8 mm - Type de Câble: Coaxial, 26 AWG × 2C + AB - Conformité: ISO 20860-1/2, SAE/USCAR-2, RoHS - Longueur: 100 cm - Cycles d'Accouplement: ≥ 25 - Codage: HS-MTP Jack (Code Z) - Débit de Données: Jusqu'à 8 Gbps - Plage de Fréquence: DC à 6 GHz - Impédance: 100 Ω - Plage de Température de Fonctionnement: -40°C à +105°C
