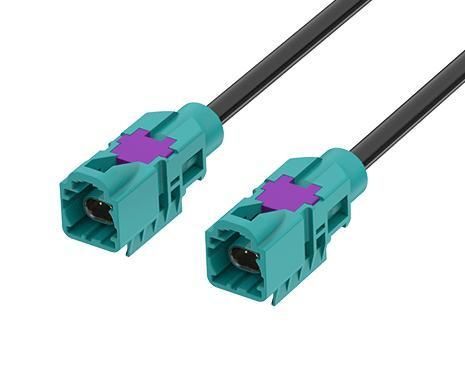

Harnais électrique HS-MTP MTP-1P1P-100Z01

de transmission de donnéescoaxialEthernet à paire unique

Câble droit HS-MTP Plug to Plug, L=100 CM, CODE Z Le système de connecteurs et d'assemblage de câbles HS-MTP (High-Speed Modular Twisted-Pair) d'ATTEND offre une solution différentielle de haute vitesse de qualité automobile. Supportant des fréquences allant jusqu'à 20 GHz, il s'adapte aux systèmes ADAS, caméras, radar/lidar et caméras de résolution 4K ou supérieure. Son design modulaire est compatible avec les paires torsadées blindées/non blindées et les câbles haute performance, garantissant l'intégrité du signal, la protection EMI et une connectivité pérenne. Conforme aux normes USCAR-2, USCAR-17, Open Alliance TC9 et IEEE 802.3ch, il offre des performances robustes, économes en espace et fiables pour les applications automobiles et industrielles actuelles et futures. Caractéristiques principales : - Prend en charge la transmission différentielle haute vitesse, optimisée pour l'Ethernet automobile (1000BASE-T1, 2.5G/5G/10GBASE-T1). - Conforme aux normes USCAR-2, USCAR-17, Open Alliance TC9 et IEEE 802.3ch. - Boîtiers en plastique robustes offrant une haute résistance aux environnements automobiles difficiles. - Codages mécaniques multiples empêchant les erreurs de connexion et permettant une identification facile. - Offre une protection EMI/RFI supérieure dans les environnements électriquement bruyants. - Prend en charge les câbles STP/UTP pour les signaux différentiels haute vitesse. - Plage de température de fonctionnement : −40°C à +105°C Applications : - Système ADAS - Systèmes de caméras 4K et supérieures - Conduite autonome - Écrans haute résolution - Divertissement pour sièges arrière Options de code : Code | Plug | Jack | RAL No. / Couleur | Application (Europe) | Application (USCAR) A | Noir de jais | Radio sans alimentation fantôme B | Crème | Radio avec alimentation fantôme C | Bleu signal | GPS / Navigation D | Violet claret | GSM E | Vert feuille | TV / SDARS Terrestre F | Marron noix | TV / SDARS Terrestre / Caméra G | Gris bleu | Entrée sans clé à distance H | Violet bruyère | GPS / Navigation J | Beige | Télécommande | Bluetooth / VPM K | Curry | Radio diversité | SDARS Satellite L | Rouge carmin | Indéfini | VPM M | Orange pastel | Indéfini | RKE / TPMS O | Vert clair | Indéfini | DSRC / VPM Z | Bleu eau | Code universel (neutre) Spécification : MÉCANIQUE - Style : MTP à MTP (Droit) - 1er Connecteur : HS-MTP (Droit) - Genre du 1er Contact : Mâle - 2ème Connecteur : HS-MTP (Droit) - Genre du 2ème Contact : Mâle - Couleur du Câble : Noir - OD du Câble : Environ 3,8 mm - Type de Câble : Coaxial, 26 AWG × 2C + AB - Conformité : ISO 20860-1/2, SAE/USCAR-2, RoHS - Longueur : 100 cm - Cycles d'Accouplement : ≥ 25 ÉLECTRIQUE - Codage : HS-MTP Plug (Code Z) - Débit de Données : Jusqu'à 8 Gbps - Plage de Fréquence : DC à 6 GHz - Impédance : 100 Ω ENVIRONNEMENTAL - Plage de Température de Fonctionnement : -40°C à +105°C
