Détecteur de niveau à flotteur AQUA XL

pour eaux uséespour commande de pompepour sécurité anti-débordement

Présentation

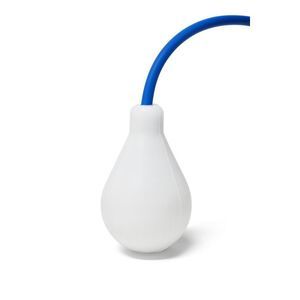

Le régulateur de niveau auto-lesté AQUA XL est une poire de niveau destinée aux postes de relevage et aux applications eaux usées. Équipé d'un lest intérieur de 775 g, il traverse les couches de graisses en surface pour assurer une détection fiable des niveaux afin de commander des pompes ou lancer des alarmes.

Principe de fonctionnement
Lorsque le liquide atteint le flotteur, le contact mécanique interne bascule et change d'état pour ouvrir ou fermer le circuit électrique connecté à un coffret. Fournie avec un câble trois conducteurs (COM, NO, NC) permettant deux modes de câblage.

Modes de fonctionnement
Mode vidange
En mode vidange, le régulateur déclenche la pompe en position haute (protection anti-débordement) et coupe l'alimentation lorsque la cuve est vidée.

Mode remplissage
En mode remplissage, le circuit interne reste fermé (NC) en position basse et la pompe démarre pour remplir la cuve.

Installation et positionnement
Le point de déclenchement peut varier en fonction de l'agitation du liquide et du débit d'alimentation/vidange mais ne dépend pas du point de fixation du câble grâce au lest intégré. L'angle de basculement est fixe et non réglable. Suspendre la poire par la gaine du câble ; l'utilisation de l'accessoire FIXCAB est recommandée. Éviter tout collier ou élément susceptible d'endommager le câble.

Raccordement électrique
Réaliser les raccordements dans une boîte étanche et isolée située à l'extérieur de la cuve. Le câble peut être rallongé avec un câble de signal standard ; la poire est fournie avec la longueur de câble demandée afin d'éviter des raccords en cuve.

Remarques d'usage
Ne convient pas pour liquides fortement agités ; pour ces cas privilégier des interrupteurs adaptés (BIP STOP, AT 120, ATS 165). Il est possible d'installer deux flotteurs identiques pour la régulation des niveaux mini et maxi.

Caractéristiques / spécifications techniques

• Angle de fonctionnement : +/- 10°
• Densité des fluides admissibles : 0,95 à 1,05 kg/dm³
• Caractéristiques électriques : 250 VAC / VDC 50/60 Hz
• Courant de coupure : 12 (6) A (12 A résistif ; 6 A inductif)
• Enveloppe : polypropylène copolymère
• Câble : 3 × 1 mm² (PVC, Néoprène, HR HY)
• Poids du flotteur (sans câble) : 775 g
• Lest : interne (fonte)
• Dimensions : Hauteur 165 mm – Diamètre 100 mm
• Longueurs de câble disponibles : 5, 6, 10, 13, 15, 20, 25 et 30 m
• Pression de service : 2 bars
• Température maximale : 70 °C
• Indice de protection : IP68
• Course de commutation indicative : 17–20 cm
