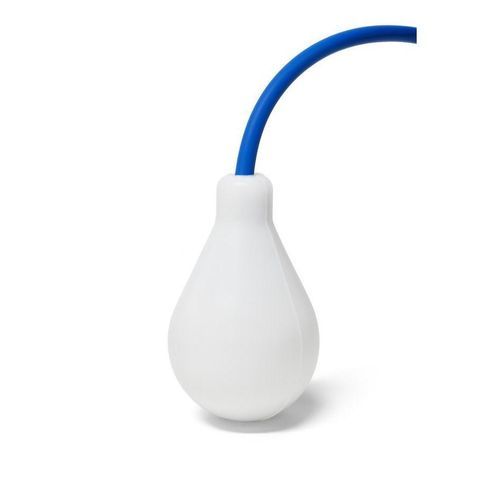

Détecteur de niveau à flotteur AQUA XL EP

pour l'eaupour commande de pompepour sécurité anti-débordement

Présentation
L'AQUA XL EP est un interrupteur à flotteur certifié ACS, conçu pour les applications d'eau potable. Doté d'un lest interne et de matériaux conformes ACS, il assure une commutation mécanique précise pour la commande de pompes et la gestion d'alarmes de niveau.

Applications principales
Adapté aux stations de pompage d'eau potable, réservoirs de stockage et systèmes de traitement d'eau. Convient aux environnements sensibles requérant une certification ACS et un câble sans halogène (ex. ferroviaire, construction navale, réseaux industriels d'eau).

Principe de fonctionnement
Le flotteur suit le niveau du liquide ; lorsqu'il atteint la position de basculement, il actionne un microrupteur mécanique interne ouvrant ou fermant un circuit. Équipé d'un câble 3 conducteurs (COM, NO, NC) permettant de choisir le mode remplissage ou vidange lors du câblage. Deux unités peuvent être utilisées en binôme pour piloter niveaux mini et maxi.

Modes de fonctionnement

• Mode vidange : le flotteur commande la pompe en position haute (protection anti‑débordement) et coupe le circuit lorsque la cuve est vide pour protéger la pompe.
• Mode remplissage : le circuit se ferme (NC) en position basse pour démarrer la pompe et remplir la cuve.

Conseils d'utilisation & limitations
Non recommandé pour liquides fortement agités (présence d'agitateur) ni pour utilisation en château d'eau. Pour liquides turbulents, privilégier ATS 165 EP (certifié ACS). Pour la commande de plusieurs pompes avec lest réglable en acier inox, choisir SOBA EP (certifié ACS). Le comportement de commutation peut varier selon l'agitation et les débits ; le contrepoids interne assure un angle de commutation fixe de ±10°.

Installation & raccordement
Le flotteur se suspend par la gaine du câble ; utiliser l'accessoire FIXCAB pour une fixation sécurisée. Éviter colliers ou éléments coupants pouvant endommager la gaine. Les raccordements électriques doivent être réalisés dans une boîte étanche hors cuve pour prévenir les infiltrations. La rallonge de câble doit être effectuée avec un câble de signal compatible ; longueurs sur demande pour éviter des raccords en cuve.

Caractéristiques techniques

• Angle de commutation : ±10°
• Densité des fluides admissibles : 0,95–1,05 kg/dm³
• Pression de service admissible : 2 bars
• Température maximale : 70 °C
• Indice de protection : IP68
• Coque : polypropylène copolymère biconique
• Câble : 3 conducteurs 1 mm², gaine PVC certifiée ACS, sans halogène
• Poids (sans câble) : ≈ 775 g
• Lest : fonte interne
• Dimensions : hauteur 165 mm — diamètre 100 mm
• Longueurs de câble : 5, 6, 10, 13, 15, 20, 25, 30 m (autres sur demande)
• Course de commutation indicative : X ≈ 17–20 cm (voir fiche technique)
• Caractéristiques électriques : capacité de coupure 16 (6) A (16 A résistif ; 6 A inductif) jusqu'à 250 VAC ; autres configurations disponibles, consulter le tableau technique.
