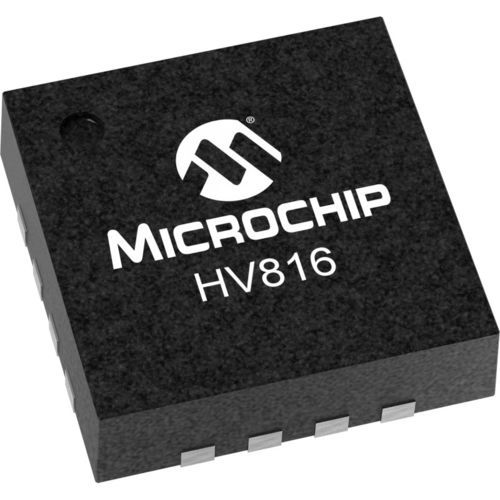

Puce analogique HV816

Le HV816 est un driver de lampe électroluminescente (EL) haute tension conçu pour piloter une capacité de lampe allant jusqu'à 150nF, soit une surface d'environ 42 pouces carrés. Il est composé d'un convertisseur élévateur suivi d'un pont en H. Le convertisseur élévateur produit une tension de sortie régulée. Le convertisseur boost produit une tension de sortie régulée, qui est fixée à une valeur nominale de 180V à l'aide d'une tension de référence interne. Le pont en H est utilisé pour produire une commande de sortie différentielle et la lampe EL verra donc ±180V (360V crête à crête). Le HV816 possède deux oscillateurs internes, l'un pour contrôler la fréquence de commutation du convertisseur boost et l'autre pour contrôler la fréquence de commutation du pont en H. Le fait d'avoir un contrôle séparé de chaque fréquence de commutation permet à l'utilisateur d'avoir un meilleur contrôle de la fréquence de commutation. Le fait d'avoir un contrôle séparé de chaque fréquence de commutation permet une certaine flexibilité dans la conception du circuit. La tension d'alimentation d'entrée est comprise entre 2,7 et 5,5 V, mais les interfaces Enable (EN) et Select (SEL) acceptent des niveaux logiques élevés jusqu'à 1,5 V. L'entrée EN permet d'activer l'appareil et de le désactiver. L'entrée EN permet d'allumer et d'éteindre l'appareil. L'entrée SEL sert à la commande logique externe de la fréquence de commutation du pont en H, si nécessaire. L'étage du convertisseur boost HV816 utilise une seule inductance et un nombre minimum de composants externes. La tension d'entrée de l'inducteur peut être différente de la tension d'entrée du HV816 (alimentation séparée). L'inducteur externe est connecté soit entre les broches LX et VDD, soit, pour les applications à alimentation séparée, entre la broche LX et une tension d'alimentation plus élevée (représentée par VIN dans le schéma fonctionnel).
