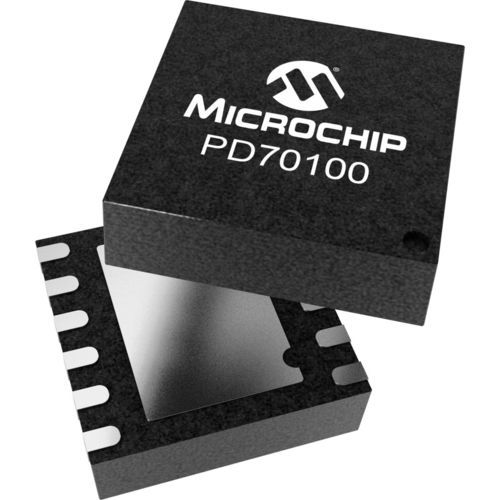

Puce programmable PD70100

analogique

Le PD70100 fait partie de la série d'appareils alimentés par Ethernet (PoE) de Microchip. Ce dispositif transmet une alimentation intégrée et des données analogiques dans un boîtier unique à 12 broches. Il est utilisé dans les PD, ce qui permet aux dispositifs de réseau de la prochaine génération de partager l'alimentation et les données sur le même câble. Le PD70100 de Microchip est optimisé pour les applications PD conformes aux normes IEEE 802.3af Type 1. Les composants de la famille IC peuvent être utilisés dans des applications intérieures et extérieures. La famille de dispositifs répond à toutes les normes relatives aux DP, telles que : - Détection - Classification - Interrupteur d'isolement intégré avec limiteur de courant d'appel et protection contre les surintensités En outre, les appareils disposent d'un mécanisme de décharge pour un condensateur d'entrée CC/CC, assurant une capacité de re-détection rapide dans le cas où la fiche RJ-45 est déconnectée et reconnectée dans un court laps de temps. Caractéristiques du produit Conçu pour supporter les applications IEEE 802.3af Type 1 Détection PD et signature de classification programmable Déconnexion de la résistance de signature après détection Sectionneur 0,6O intégré et limiteur de courant d'appel Courant de décalage inférieur à 10 µA pendant la détection Entrée de tension DC unique (37V - 57V) Large plage de température de fonctionnement : -40°C à 85°C Protection thermique sur puce 12 broches, 3 × 4mm DFN MSL3, conforme à la directive RoHS
