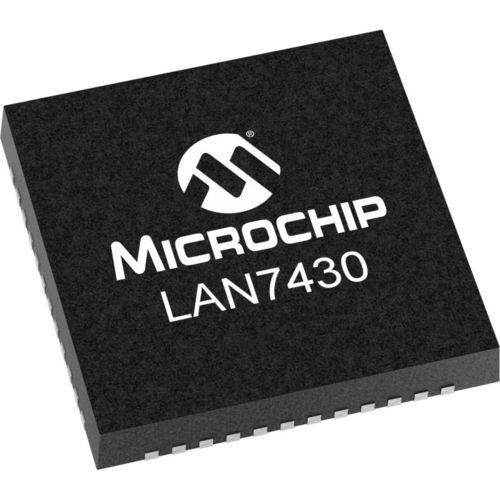

Puce programmable LAN7430

Le LAN7430 de Microchip est un pont PCIe 3.1 (à 2,5GT/s) vers Gigabit Ethernet, offrant une solution de connectivité PCIe vers Ethernet ultra performante et économique. Le LAN7430 contient un PHY Ethernet intégré, un PHY PCIe, un contrôleur de point d'extrémité PCIe, un MAC Ethernet, un OTP intégré, un JTAG TAP et un contrôleur EEPROM. Le périphérique supporte 10BASE-T, 100BASE-TX et 1000BASE-T Ethernet avec auto-négociation, correction de polarité automatique, support HP Auto-MDIX† et est conforme aux normes IEEE 802.3/802.3u/802.3ab. La mise en réseau basée sur PCIe offre une flexibilité pour l'acheminement et le placement des connexions réseau n'importe où dans le système. Des améliorations spécifiques pour PCIe LPSS (Low Power Sub-States) L1.1 et LPSS L1.2 ont été intégrées pour réduire la consommation d'énergie du système. Le LAN7430 est disponible avec une large gamme de pilotes incluant Windows®, Linux®, et Pseudo Code pour le développement vers RTOS. Le LAN7430 supporte également le Precision Time Protocol en utilisant le standard industriel 1588-2008 PTP. Les GPIOs fournis peuvent être définis par logiciel pour cette fonction. Cette fonction comprend une sortie de comparaison de temporisation programmable qui peut également être configurée par logiciel. Le LAN7430 intègre tous les régulateurs de tension nécessaires et ne requiert qu'une seule alimentation 3.3V. D'autres économies peuvent être réalisées grâce à l'arbre d'horloge intégré qui ne nécessite qu'un cristal externe ou une source d'horloge. Une interface EEPROM est fournie mais n'est pas obligatoire - une mémoire OTP intégrée peut fournir des données de configuration, réduisant encore le coût et la charge de conception du système.
