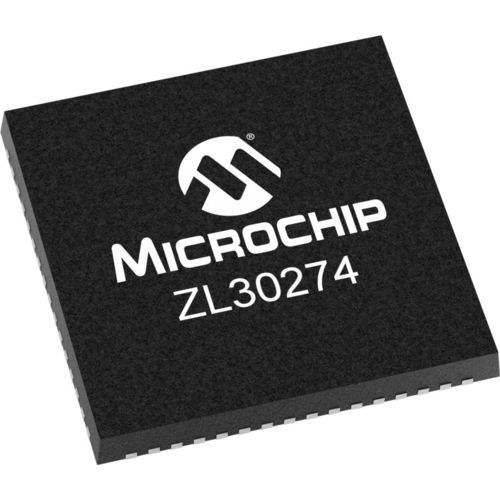

Atténuateur de gigue ZL30274

Le ZL30274 est un atténuateur de gigue riche en fonctionnalités, doté de DPLL et de cinq synthétiseurs de gigue à sortie extrêmement faible. Ce dispositif est idéal pour la conversion de fréquence, l'atténuation de la gigue et la synthèse de fréquence dans une grande variété de types d'équipements nécessitant une faible gigue (<150fs) et plusieurs familles de fréquences Les autres dispositifs de cette famille comprennent les ZL30731, ZL30732, ZL30733, ZL30734, ZL30631, ZL30632, ZL30633, ZL30634, ZL30635, ZL30641, ZL30642, ZL30643, ZL30644, ZL30645 et ZL30640 qui sont destinés aux applications de cartes de synchronisation et de cartes de ligne 5G SyncE et IEEE1588. Caractéristiques du produit Caractéristiques supplémentaires Conversion de fréquence any-to-any par canal Entrées : jusqu'à 6, différentielles ou asymétriques Sorties : jusqu'à 10 différentielles, jusqu'à 20 CMOS Gigue de sortie <150fs RMS 156.25MHz 12k-20M Consommation d'énergie du noyau <0.9W Horloges d'entrée Toute fréquence d'entrée de 1kHz à 1250MHz Surveillance de l'activité et de la fréquence par entrée Commutation automatique ou manuelle de la référence Commutation réversible ou non réversible Toute entrée peut être une entrée de synchronisation de 0,5Hz à 8kHz pour le verrouillage de la fréquence, de la phase et du temps Ref+Sync Mesure de la phase d'entrée, résolution de 1ps Ajustement de la phase par entrée, résolution de 1ps DPLLs 2 canaux DPLL Commutation de référence sans à-coups Ajustement de la phase par DPLL, résolution de 1ps Largeur de bande programmable, plage de suivi, limitation de la pente de phase et autres fonctions avancées Verrouillage sur les signaux d'entrée à horloge décalée Horloges de sortie Toute fréquence de 0,5Hz à 750MHz
