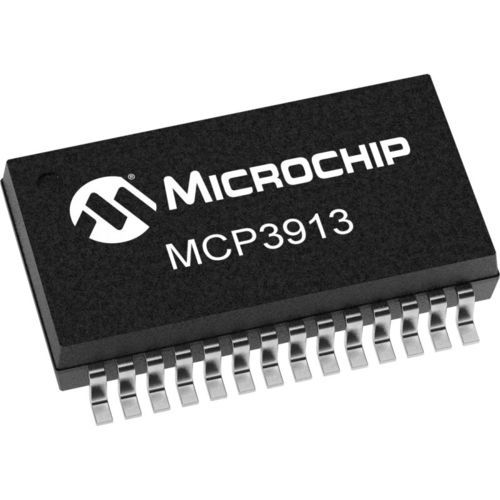

Convertisseur analogique MCP3913

haut débitmultivoie24 bit

Le dispositif MCP3913 est un frontal analogique (AFE) à six canaux de 3V contenant six ADC delta-sigma à échantillonnage simultané, six PGA, un bloc de compensation de retard de phase, une référence de tension interne à faible dérive, des registres d'étalonnage d'erreur de gain et de décalage numérique, et une interface série compatible SPI à haute vitesse de 20 MHz. Les ADC du MCP3913 sont entièrement configurables, avec des caractéristiques telles que : résolution 16/24 bits, taux de suréchantillonnage (OSR) de 32 à 4096, gain de 1x à 32x, arrêt et réinitialisation indépendants, dithering et mise à zéro automatique. Le MCP3913 AFE comprend des fonctions de sécurité avancées pour sécuriser les communications et les paramètres de configuration, telles qu'une somme de contrôle CRC-16 sur les deux sorties de données série et une configuration statique de la carte de registre. Il comprend également un verrouillage de la carte de registre par une clé sécurisée de 8 bits pour empêcher le traitement des commandes d'écriture non désirées. Le MCP3913 AFE est capable de s'interfacer avec une variété de capteurs de tension et de courant, y compris des shunts, des transformateurs de courant, des bobines de Rogowski et des capteurs à effet Hall. Caractéristiques du produit Six CAN Delta-Sigma 24 bits à échantillonnage simultané 94.5 dB SINAD, -107 dBc de distorsion harmonique totale (THD) (jusqu'à la 35ème harmonique), 112 dBFS SFDR pour chaque canal Permet une erreur de mesure de la puissance active de 0,1 % sur une plage dynamique de 10 000:1 Fonctions de sécurité avancées : - somme de contrôle CRC (Cyclic Redundancy Check) de 16 bits - Somme de contrôle CRC de 16 bits et alerte d'interruption pour la configuration de la carte de registre - Verrouillage de la carte de registre avec clé sécurisée de 8 bits Débit de données programmable jusqu'à 125 kbit/s Taux de suréchantillonnage jusqu'à 4096 Mode d'arrêt ultra-basse consommation avec < 10 µA -diaphonie de 122 dB entre les canaux Broches d'entrée de référence de tension différentielle
