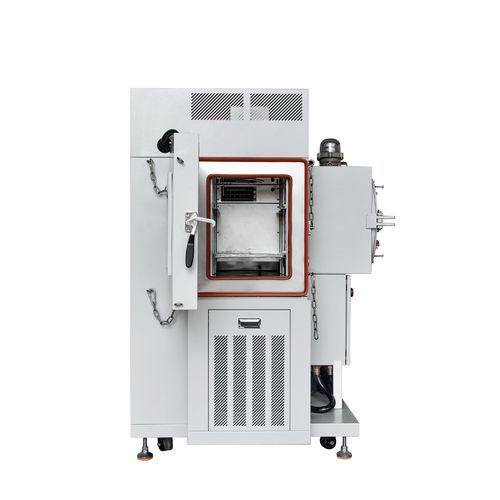

Chambre climatique AH Series

d'humiditéde températureenvironnementale

Présentation
La série ATMARS AH propose des chambres d'essai environnementales permettant de reproduire des conditions de température et d'humidité pour essais en laboratoire et en production. Les modèles couvrent des plages de -70 °C à +150 °C et 20 % HR à 98 % HR. Des configurations antidéflagrantes et des options sur mesure sont disponibles.

Applications

• Contrôle qualité et essais environnementaux de produits électroniques
• Appareils électriques et équipements de communication
• Composants automobiles et pièces aérospatiales
• Matières plastiques, métaux, produits chimiques et matériaux de construction
• Dispositifs médicaux et applications militaires

Caractéristiques principales

• Version antidéflagrante disponible (selon modèle)
• Conception compacte avec faible encombrement
• Système frigorifique éco-responsable utilisant des réfrigérants à ODP nul
• Contrôleur écran tactile LED vraie couleur ultrafin avec menu en anglais
• Hublot d'observation double vitrage électrothermique transparent (standard)
• Accessoires standard : passages de câbles, éclairage, roulettes, plateaux inox, câbles

Performances et spécifications

• Plages de température selon modèle : -20 °C à +150 °C / -40 °C à +150 °C / -70 °C à +150 °C
• Fluctuation de température : ±0,5 °C ; uniformité : ≤2,0 °C ; déviation : ±2,0 °C
• Montée en température (à vide) : -20 °C→+100 °C ≈ 35 min ; -40 °C→+100 °C ≈ 45 min ; -70 °C→+100 °C ≈ 60 min
• Refroidissement (à vide) : +20 °C→-20 °C ≈ 45 min ; +20 °C→-40 °C ≈ 60 min ; +20 °C→-70 °C ≈ 80 min
• Gamme d'humidité : 20 % HR–98 % HR ; fluctuation : ±2,0 % HR ; uniformité : ±3,0 % HR
• Niveau sonore : ≤68 dB

Volumes et dimensions de l'espace de travail

• Volumes (exemples) : 80 L, 105 L, 225 L, 408 L, 800 L, 1 m³
• Dimensions intérieures (LxPxH) exemples : largeurs 400/500/600/800/1000 mm ; hauteurs 500/600/750/850/1000 mm ; profondeurs 400–2025 mm (selon modèle)
• Dimensions extérieures (LxPxH) exemples : largeurs 650/700/800/1000/1200 mm ; hauteurs 1665–1980 mm ; profondeurs 1260–2025 mm

Matériaux et système

• Intérieur : tôles inox SUS #304 mates
• Extérieur : tôle acier peint par poudrage avec revêtement électrostatique
• Isolation : mousse polyuréthane rigide et laine de verre ; joint : silicone importé
• Chauffage : résistance électrique Nichrome ; contrôleur : écran tactile LED
• Compresseur : mono-étage hermétique ou cascade selon modèle ; réfrigération : TECUMSEH ou équivalent ; refroidissement air/eau en option
• Réfrigérant : réfrigérant à potentiel d'appauvrissement de la couche d'ozone nul

Sécurité

• Protection marche à vide du chauffage
• Protection marche à vide de l'humidificateur
• Disjoncteurs de surcharge pour chauffage et humidificateur
• Protections compresseur : haute pression, surchauffe et surintensité
• Protection surtension / défaut de phase et disjoncteur
• Interrupteur sans fusible ; détecteur et alerte bas niveau d'eau pour humidificateur

Configurations standard

• Hublot double vitrage électrothermique ×1
• Passages de câbles ×2 ; lampe d'éclairage ×1 ; roulettes ×4
• Plateaux inox ×2 ; câble ×1 (2,5 m)

Alimentation et puissance installée
AC 3φ4W 380V 50Hz (R,S,T,N + terre), variation de tension ≤ ±10 %. Puissance installée typique (exemples) : 7 / 12 / 14 kW (selon configuration).

Conformité et options
Conforme aux normes GB-2423.x, séries GJB et aux prescriptions IEC60068-3 (capteur placé sur la sortie d'air de l'unité). Options sur mesure et configurations antidéflagrantes disponibles sur demande.
