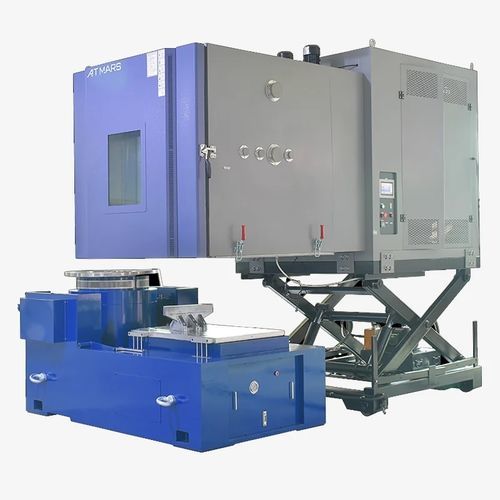

Chambre d'essai thermostatique AHV series

climatiqued'humiditéde température

Présentation du produit
La série AGREE AHV est une chambre d'essais température, humidité et vibration conçue pour fournir des environnements maîtrisés de température, d'humidité et de contrainte par vibration électrique/mécanique pour l'aéronautique, l'aviation, le pétrole, la chimie, l'électronique, les télécommunications et d'autres unités de recherche et de production. La chambre permet des essais cycliques ou statiques et des simulations combinées température–humidité–vibration pour valider les performances et la fiabilité des produits.

Applications de la chambre AGREE
La chambre AGREE convient aux essais de batteries, composants aéronautiques, pièces automobiles, ensembles électroniques, organismes de contrôle qualité, instituts de recherche et universités. Elle permet de raccourcir les cycles de développement produit en réalisant des qualifications environnementales, des vérifications de fiabilité et la reproduction de conditions terrain.

Caractéristiques du produit

• Disponibles en plusieurs volumes de travail ; compatibles avec des systèmes de vibration électrodynamiques et mécaniques — configurable avec ou sans table de vibration.
• Conception intégrée combinant table vibrante et chambre climatique pour essais composites.
• Double circuit frigorifique pour des performances de refroidissement améliorées.
• Supporte les essais d'environnement composites : température + humidité + vibration dans une seule installation.
• Solutions mobiles et d'installation variées pour déplacer la table vibrante ou la chambre selon les contraintes du site.
• Plaque de fond de chambre amovible pour faciliter la connexion à divers bancs de vibration électriques.

Caractéristiques techniques

• Série / variantes : série AHV (modèles : AHV-225, AHV-408, AHV-800, AHV-1000, AHV-1210, AHV-1728, AHV-5832)
• Conditions de performance : ambiant +20℃ ou eau circulante +25℃, chambre vide (sans échantillon)
• Plage de température : -20 / -40 / -70℃ à +150℃
• Fluctuation de température : ±0,5℃
• Uniformité de température : ±2,0℃
• Écart de température : ±2,0℃
• Vitesse de chauffage : moyenne 3℃/min (ex. -20℃→+100℃, -40℃→+100℃, -60℃→+100℃ sans charge)
• Vitesse de refroidissement : moyenne 1℃/min (ex. +20℃→-20℃, +20℃→-40℃, +20℃→-70℃ sans charge)
• Plage d'humidité : 20%RH ~ 98%RH
• Fluctuation d'humidité : ±2,0%RH
• Uniformité d'humidité : ±3,0%RH
• Écart d'humidité : ±3,0%RH (>75%RH) ; ±5,0%RH (≤75%RH)
• Plage de fréquence (vibration) : 3 ~ 5000 Hz (réglable)
• Niveau sonore : ≤75 dB(A) mesuré à 1,0 m en état de fonctionnement stable
• Traction sinusoïdale : 300 kg ~ 35 T (personnalisable)
• Déplacement, charge maximale et paramètres détaillés du système de vibration : voir détails du système de test de vibration
• Volume utile (L) : 225 / 408 / 800 / 1000 / 1210 / 1728 / 5832 (selon modèle)
• Dimensions intérieures (LxHxP mm) par modèle : AHV-225 : 500 x 750 x 600 ; AHV-408 : 600 x 850 x 800 ; AHV-800 : 1000 x 1000 x 800 ; AHV-1000 : 1000 x 1000 x 1000 ; AHV-1210 : 1100 x 1000 x 1100 ; AHV-1728 : 1200 x 1200 x 1200 ; AHV-5832 : 1800 x 1800 x 1800
• Dimensions extérieures (LxHxP mm) par modèle : AHV-225 : 1050 x 1600 x 1950 ; AHV-408 : 1160 x 2110 x 2500 ; AHV-800 : 1200 x 2410 x 2900 ; AHV-1000 : 1200 x 2400 x 3100 ; AHV-1210 : 1300 x 2410 x 3200 ; AHV-1728 : 1400 x 2410 x 3280 ; AHV-5832 : 2000 x 2400 x 5340
• Matériau intérieur : acier inoxydable SUS #304 à finition mate
• Matériau extérieur : tôles en acier au carbone peintes par poudrage
• Isolation : mousse de polyuréthane rigide et laine de verre
• Système frigorifique : compresseur hermétique Copeland ou semi-hermétique BITZER ; fluides frigorigènes à faible POT (R404A / R23)
• Méthode de refroidissement : refroidissement par eau ou par air
• Contrôleur : écran tactile LED couleur vraie avec options multilingues
• Moyen de levage : la machine peut se soulever et se déplacer automatiquement latéralement ; hauteur réglable selon le niveau de vibration
• Normes : GB/T 2423.10-2019; GB/T 2423.11-1997; GB/T 2423.12-1997; GB/T 2423.13-1997; GB/T 2423.14-1997; GB/T 2423.35-2019; GB/T 2423.36-2005; GB/T 2423.48-2018; GB/T 2423.49-1997; GB/T 2424.22-1986; GB/T 2424.24-1995
• Protections de sécurité : protection contre le séchage des résistances ; disjoncteur de surintensité chauffage ; protection anti-séchage humidificateur ; disjoncteur humidificateur ; protection bas niveau d'eau humidificateur ; protection contre la surchauffe et la surintensité du compresseur ; protection haute tension ; disjoncteurs et protections perte de phase/surtension ; alarme bas niveau d'eau du réservoir
• Accessoires standard : passe-câbles Ø50 mm x2 ; roulettes x4 ; supports d'échantillons en acier inoxydable x2 ; hublot d'observation en verre isolant chauffant électrique ; éclairage interne
• Alimentation électrique : AC 380V (±10%), (50±0,5)Hz, 3 phases 4 fils + terre / autres selon spécification
• Options personnalisées : disponibles sur demande
