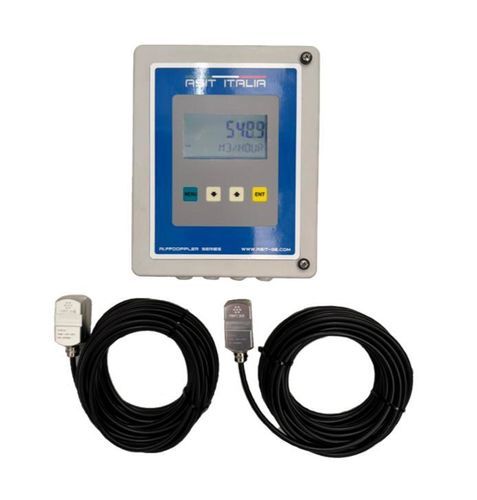

Débitmètre à ultrasons à effet Doppler AI.FFDopplerIF-W

volumiquepour bouepour eaux usées

Description
Le AI.FFdopplerIF-W est un débitmètre Doppler ultrasonore de type clamp-on conçu pour la mesure volumétrique précise dans des conduites fermées transportant des liquides chargés, des boues ou des fluides avec présence de bulles. Exploitant la diffusion Doppler sur particules ou bulles en suspension, il fournit des mesures fiables lorsque les appareils à temps de transit sont inopérants. Les capteurs clamp-on se fixent en externe pour une installation non invasive et un suivi continu sans percer la conduite ni interrompre le process.

Caractéristiques Principales

• Plage d'installation : adapté aux diamètres de tuyaux de 40 mm à 4000 mm
• Sensibilité aux faibles débits : mesure des vitesses de 0,05 m/s à 12 m/s
• Capteurs haute température : fonctionnement entre -35°C et +200°C
• Construction robuste : unité de commande en fibre de verre IP66 et capteurs jusqu'à IP68 pour environnements sévères
• Intégration simple : sorties 4-20 mA, relais et OCT pour connexion à PLC ou SCADA

Applications Courantes

• Eaux usées brutes et drainage
• Boues activées et boues chimiques
• Surveillance des nappes phréatiques et recirculation en exploitation minière

Caractéristiques / Spécifications Techniques

• Précision : 0,5% – 2,0% F.S.
• Affichage : LCD 2 lignes (vitesse et total réarmable)
• Alimentation : 85–265 VAC ou 24 VDC
• Matériau des capteurs : aluminium
• Longueur de câble : standard 10 m (extensible jusqu'à 300 m)
• Remarque d'installation : pour une réponse Doppler optimale, le liquide doit contenir au moins 100 ppm de particules réfléchissantes, dont au moins 20% supérieures à 100 μm
