Débitmètre à ultrasons à temps de transit AI.FFSonic.2P

ultrasoniquepour liquidesDN20 - 3/4"

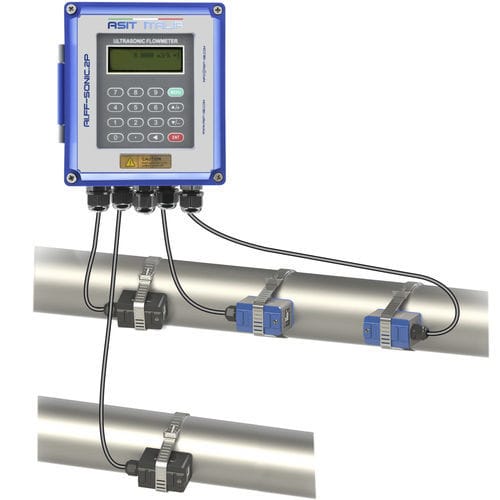

Le système de mesure de débit AI.FFsonic.2P se compose d'un convertisseur numérique et de deux transducteurs ultrasoniques à pince ou à insertion. Le temps de transit d'un fluide à l'intérieur d'un tube de section cylindrique est le principe de fonctionnement sur lequel l'instrument se base pour calculer la valeur du débit instantané. La technologie numérique DSP (Digital Signal Processing) garantit une faible sensibilité du système aux facteurs de perturbation potentiels. Le compteur est conçu pour mesurer la vitesse du liquide à l'intérieur d'un conduit fermé. Les transducteurs de type "clamp-on" permettent une installation facile. Le débitmètre à temps de transit utilise deux transducteurs à ultrasons qui servent à la fois d'émetteurs et de récepteurs. Ils sont fixés à l'extérieur d'un tube fermé à une distance spécifique l'un de l'autre. Ils peuvent être montés en position V (le son traverse le tube deux fois), en position W (le son traverse le tube quatre fois) ou en position Z (sur les côtés opposés du tube, de sorte que le son ne traverse le tube qu'une seule fois). Le choix de la position de montage dépend du tube et des caractéristiques du liquide. L'AI.FFsonic.2P fonctionne en transmettant et en recevant alternativement une séquence de fréquences modulées d'énergie sonore à travers les deux transducteurs et en mesurant le temps de transit nécessaire pour que le son passe d'un transducteur à l'autre. La différence dans le temps de transit mesuré est directement liée à la vitesse du liquide dans le tube.
