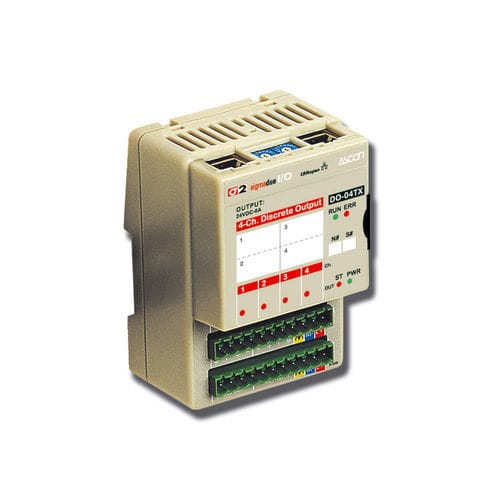

Module E/S numérique DO-04TX

CANopenà 4 sorties numériquesd'automatisation

Présentation
Module E/S CANopen avec 4 sorties digitales NPN haute puissance (24 Vdc, 6 A) destiné au montage sur rail DIN et à l’intégration sur réseau CANopen.

Fonctionnalités principales

• 4 sorties digitales NPN haute puissance, 24 Vdc, jusqu’à 6 A par canal
• Sorties configurables en mode optoisolé standard ou en mode impulsionnel (single-pulse)
• Protocole CANopen pour intégration et gestion réseau
• Montage rail DIN pour armoires de commande compactes
• Alimentation 24 Vdc ; certifications CE et UL

Informations techniques

• Dimensions : module simple 76 x 110 mm
• Alimentation : 24 Vdc
• Canaux de sortie : 4
• Type de sortie : NPN, 24 Vdc, 6 A par canal
• Protocole : CANopen
• Certifications : CE, UL (listed)

Applications

• Extensions d’E/S pour automatisation industrielle
• Pilotage d’actionneurs, vannes et électrovannes en ligne de production
• Contrôle de convoyeurs et manutention
• Commandes périphériques pour machines-outils et équipements d’assemblage

Installation et configuration

• Montage sur rail DIN standard ; encombrement réduit pour armoires
• Configuration via paramètres CANopen ; choix du mode de sortie (opto-isolé ou impulsionnel)
• Prévoir une protection contre les surcourants adaptée (fusibles, disjoncteurs)
• Se référer à la documentation pour le câblage, l’ID du nœud et les limites électriques
