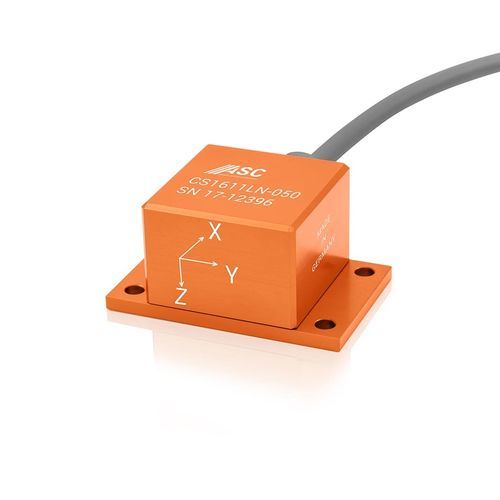

Accéléromètre triaxial ASC CS-1611LN

MEMScapacitifpour la surveillance en continu de structure

Type de produit

• Type de capteur : Accéléromètre (analogique)
• Technologie du capteur : MEMS capacitif
• Nombre d'axes sensibles : Triaxial
• Signal de sortie : Courant (4-20 mA)
• Plages de mesure [g] : 2, 5, 10, 50 (±2 à ±50 g)

Technologie
Les capteurs de la série ASC CS reposent sur une technologie MEMS éprouvée, à principe de fonctionnement capacitif. L'électronique intégrée permet une sortie de courant analogique single-ended 4-20 mA et une alimentation flexible de 8 à 30 VDC. Les modèles de la série ASC CS présentent un bruit large bande < 0,2 µA et sont utilisés dans des applications nécessitant des câbles très longs (>100 m) ou une très haute immunité CEM. Facteur d'échelle : 0,16 mA/g à 4 mA/g.

Boîtier
Les accéléromètres disposent d'un boîtier en aluminium léger et fiable, de classe de protection IP67, avec câble intégré dont la longueur et les connecteurs sont configurables.

Applications
Grâce à leur transmission de signal sans perte, même sur de très longues longueurs de câble, les capteurs de la série ASC CS sont utilisés pour la surveillance continue d'état et le Structural Health Monitoring (SHM), par exemple pour la surveillance d'infrastructures ferroviaires ou l'analyse structurelle de ponts.

Données environnementales et mécaniques

• Plage de température de fonctionnement : -20°C à +70°C
• Indice de protection : IP67
• Matériau du boîtier : Aluminium

Caractéristiques techniques

• Famille de modèles : ASC CS series
• Modèle : ASC CS-1611LN
• Technologie du capteur : MEMS capacitif
• Axes : Triaxial
• Sortie : 4-20 mA (sortie de courant analogique single-ended)
• Facteur d'échelle : 0,16 mA/g à 4 mA/g
• Plages de mesure : ±2 g, ±5 g, ±10 g, ±50 g
• Tension d'alimentation : 8 à 30 VDC
• Bruit large bande : < 0,2 µA
• Conçu pour de très longues longueurs de câble (>100 m) et une haute immunité CEM
• Boîtier : Aluminium léger, IP67
• Câble intégré avec longueur et connecteurs configurables
• Température de fonctionnement : -20°C à +70°C
