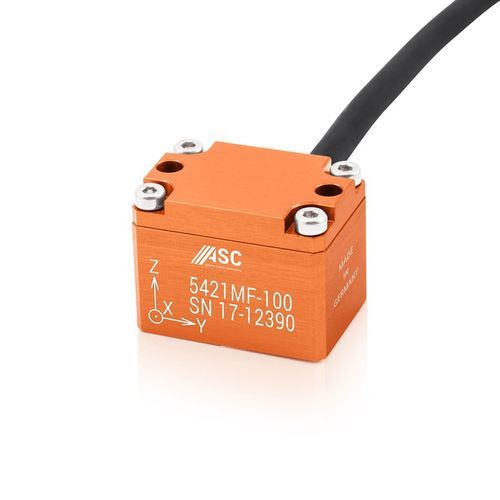

Accéléromètre triaxial ASC 5421MF

capacitifMEMSavec électronique intégrée

Vue d'ensemble
Les capteurs triaxiaux ASC 5421MF sont des accéléromètres capacitifs à technologie MEMS fournissant une sortie en tension analogique différentielle. Conçue pour les essais industriels et la surveillance, la série MF (Medium-Frequency) offre une large bande passante, une forte tolérance aux chocs et une alimentation flexible.

Technologie
Basés sur la technologie MEMS capacitive, les ASC 5421MF intègrent l'électronique de conditionnement pour fournir une sortie analogique différentielle (±2,7 V FSO). L'appareil accepte une tension d'alimentation de 5 à 40 VDC et présente une réponse en fréquence plate jusqu'à 7 kHz (±3 dB), avec une résistance aux chocs allant jusqu'à 6 000 g.

Boîtier
Les capteurs disposent d'un boîtier en aluminium léger de classe de protection IP65. Un câble intégré est fourni ; la longueur du câble et le type de connecteur peuvent être configurés selon les besoins de l'application.

Applications
La conception triaxiale permet la mesure de très faibles accélérations selon trois degrés de liberté. Applications typiques : bancs d'essai, surveillance véhicules et chaussées, dynamique des structures, essais de résonance et de flutter en aéronautique et automobile.

Données produit clés

• Technologie du capteur : MEMS capacitif
• Nombre de directions sensibles : Triaxial (3 axes)
• Signal de sortie : Tension analogique différentielle (±2,7 V FSO)
• Tension d'alimentation : 5 à 40 VDC
• Plages de mesure [g] : ±2, ±5, ±10, ±30, ±50, ±100, ±200
• Réponse en fréquence : 0 Hz à 7 kHz (±3 dB)
• Résistance aux chocs : jusqu'à 6 000 g
• Indice de protection : IP65
• Température de fonctionnement : -40 °C à +125 °C
• Matériau du boîtier : Aluminium
• Câble/connexion : Câble intégré, longueur et connecteurs configurables

Caractéristiques techniques

• Technologie : capteur MEMS capacitif avec principe de fonctionnement capacitif
• Sortie : sortie analogique différentielle, pleine échelle ±2,7 V FSO
• Alimentation : 5 à 40 VDC
• Nombre d'axes : Triaxial
• Plages de mesure : ±2 g, ±5 g, ±10 g, ±30 g, ±50 g, ±100 g, ±200 g
• Réponse en fréquence (MF) : 0 Hz à 7 kHz (±3 dB)
• Résistance aux chocs : jusqu'à 6 000 g
• Plage de température : -40 °C à +125 °C
• Indice de protection : IP65
• Boîtier : aluminium, léger
• Câble : câble intégré, longueur et connecteurs configurables
• Applications typiques : bancs d'essai, surveillance véhicules et chaussées, essais de résonance et de flutter en aéronautique et automobile
