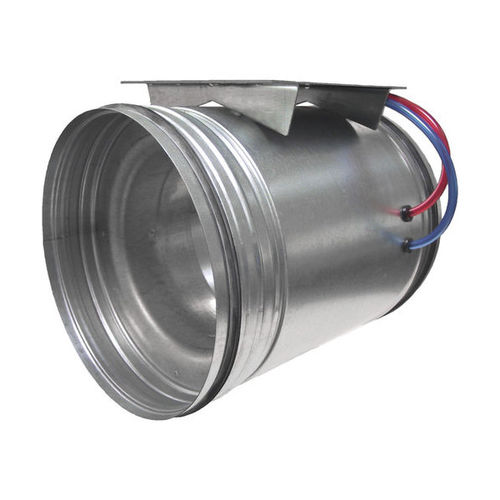

Débitmètre à pression différentielle VMD
à Venturipour airDN125 - 5"

débitmètre à pression différentielle
débitmètre à pression différentielle
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à pression différentielle, à Venturi
Fluide
pour air
Diamètre de tuyauterie
DN125 - 5", DN150 - 6", DN200 - 8", DN250 - 10", DN300 - 12"
Montage
à bride, fileté
Matériau
en plastique
Application
pour HVAC
Autres caractéristiques
de précision
Débit volumique

Min: 0 m³/h
(0 ft³/h)

Max: 3 800 m³/h
(134 195,7 ft³/h)

Température de process

Min: 0 °C
(32 °F)

Max: 80 °C
(176 °F)

Pression de process

Min: 0 Pa
(0 psi)

Max: 1 500 Pa
(0,22 psi)

Description

Le tube de Venturi est un élément primaire pour la mesure de débit dans les canalisations. Le principe du tube de Venturi permet des mesures avec tous les fluides. Le tube Venturi décrit ici est spécialement conçu pour la mesure du volume d'air dans les conduits de ventilation. Le tube Venturi doit être installé dans le système à l'aide de douilles enfichables et de joints à lèvres appropriés. Une version avec raccord à bride est également disponible. Le tube Venturi est un boîtier monobloc moulé par injection en PPs. La grande précision d'ajustage et le centrage optimal sont garantis par des manchons des deux côtés ou un raccord à bride. La buse venturi est fabriquée selon DIN EN ISO 5167 avec profil d'entrée selon ISA 1932. La caractéristique d'écoulement importante et favorable pour la mesure est obtenue par le procédé spécial de déformation de la matière thermoplastique.
