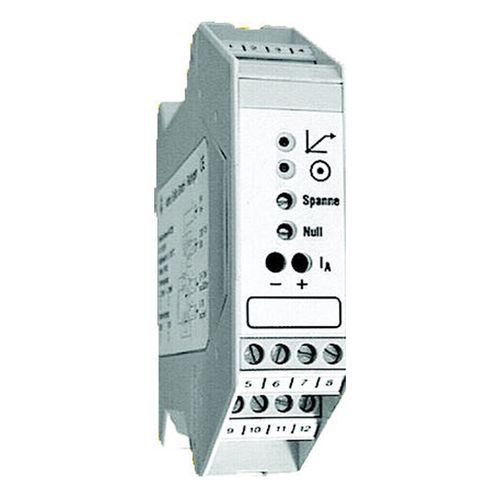

Amplificateur d'isolement TR225

de signalsynchronepour transducteur

- Amplificateur isolant pour la mise en œuvre de signaux standard - Isolation galvanique entre l'entrée, la sortie et l'alimentation - Tension d'alimentation non régulée d'environ 18 Vdc, max. 25 mA - Tension d'alimentation 230 Vac/115 Vac - Boîtier en plastique pour montage sur rail DIN de 35 mm selon EN 50022 Sert à l'isolation physique et à l'amplification ou à la transduction synchrone de signaux électriques standard. Tension d'alimentation incorporée pour l'alimentation d'un transmetteur de mesure à deux fils. Les signaux de sortie sont à la fois une tension 0...10 V et un signal de courant 0/4...20 mA. Les deux signaux de sortie sont liés à leur pôle négatif commun. SPÉCIFICATIONS TECHNIQUES : Tension d'alimentation : Environ 18 Vdc, non stabilisé, max. 25 mA Sortie de tension : 0 ... 10 V, protégée contre les courts-circuits, max. 5 mA Isolation électrique : Entre l'entrée et la sortie, réseau 230 Vac, tension d'essai 4 kV, 50 Hz PRÉCISION / LIMITE D'ERREUR : Tolérance : ± 0,2 % Dérive en température : ± 0,2 % / 10 K Description de l'appareil séparation galv. entre entrée/sortie/alimentation. Unité d'alimentation pour transmetteur à deux fils. Entrée réglée sur : ? Sortie : 0...10 V et 0/4...20 mA ? Alimentation : 230 Vac/115 Vac Boîtier : Polyamide gris, pour montage
