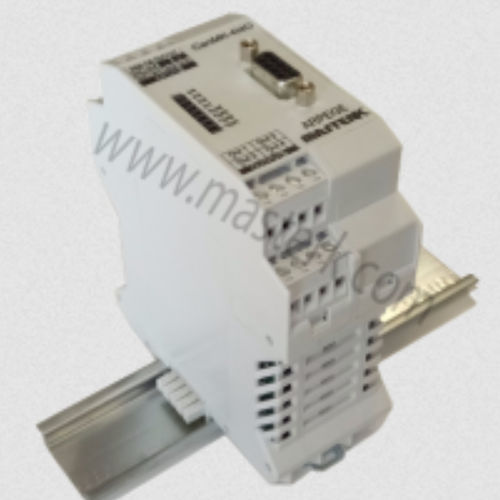

Convertisseur analogique CAN MK-4I4O

numériquede puissanceRS232

Passerelle industrielle MasterCan – 4I/4O – entrées – sorties opto-couplées Ce module électronique connecté au Bus CAN assure les fonctions d’entrées /sorties pour les indicateurs de pesage en BUS CAN Une carte analogique (0/10 Volts ou 4/20 mA) optionnelle peut compléter ce module. Cette passerelle s’alimente en 12 Volts DC (ou 24 Volts DC). Consommation de la passerelle: 1.5 Watts / 3 Watts (max. sous 12 Volts) Le paramétrage de la Passerelle MasterCan – BUS CAN-MK-4I/4O se fait par liaison série RS 232. Un ensemble de LED en face avant permet de connaitre l’état de fonctionnement de ce module BUS CAN sans équipement annexe. Caractéristiques des entrées TOR opto-couplées: Les quatre entrées « In1 », « In2 », « In3 », « In4 » sont disponibles sur des borniers débrochables. Elles sont reliées entre elles par une borne commune. Tension d’entrée : 12 Volts DC à 24 Volts DC. Courant max. consommé par entrée : 10mA max. Caractéristiques des sortie relais: Les quatre sorties « Out 1 », « Out 2 », « Out 3 », « Out 4 » sont disponibles sur borniers débrochables. Tension Max : 48V en continu ou alternatif. Courant Max : 1 Ampère en continu ou alternatif. L’affectation des Entrées et des Sorties est fonction logiciel de l’indicateur Option sortie analogique 0-10V / 4-20mA L’option 0-10V ou 4-20 mA permet de transmettre l’indication du poids Brut ou du poids Net : Sous forme d’une tension évoluant de 0VDC pour 0 kg à 10 VDC pour la portée maximum de la bascule. Ou d’un courant évoluant de 4mA pour 0 kg à 20mA pour la portée maximum de la bascule.
