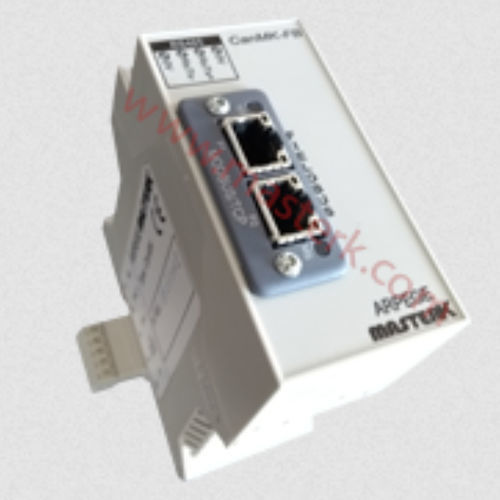

Passerelle de communication CAN MK-FB

industrielleTCPEthernet

Ce module électronique connecté au Bus CAN assure les fonctions de passerelle industrielle Bus de terrain (automate). Il est utile pour les indicateurs de pesage qui ne dispose pas d’option Bus de terrain automate. La passerelle connectée sur un bus de terrain MasterCan (PROFIBUS-DP, DEVICENET, ETHERNET MODBUS/TCP, …) est un nœud esclave. Il peut envoyer ou lire des données par l’intermédiaire d’un maître du réseau. L’échange de données avec d’autres esclaves peut être facilement établi par l’intermédiaire d’un automate ou PC. Toutes les données échangées sont soit au format Big-Endian (format MOTOROLA) soit au format Little-Endian (processeur à base INTEL). Le choix du format est paramétrable sur l’indicateur de pesage, se reporter à la notice du logiciel de l’indicateur. Cette passerelle MasterCan dispose de: un logement d’accueil pour carte Anybus CompactCOM 1 x liaison CAN pesage pour le pilotage du module passerelle 1 x port serie RS485 pour le raccordement d’un répétiteur de poids (ou pilotage de la passerelle par un indicateur de poids sans bus CAN) Cette passerelle s’alimente en 12 Volts DC (ou 24 Volts DC). Consommation de la passerelle: 1.2 Watts / 6 Watts (max. sous 12 Volts) Le paramétrage de la Passerelle MasterCan – – BUS CAN-MK-FB se fait avec l’indicateur de pesage raccordé sur ce module. Un ensemble de LED en face avant permet de connaitre l’état de fonctionnement de ce module BUS CAN sans équipement annexe.
