Système d'inspection à caméra

sans contact3DIA

Overview
Surface & Shape Scan System est une solution d'inspection en temps réel, sans contact, pour matériaux en bande, combinant imagerie de surface et profilométrie 3D. La solution cartographie les défauts de surface des deux faces et mesure la planéité par profilométrie laser, permettant la détection de rayures, imperfections, défauts de peinture, ondulations, dépressions, bords irréguliers et déformations subtiles du matériau.

Surface Scan
Surface Scan utilise un éclairage intensif et des caméras linéaires sensibles pour capturer des images haute résolution de la surface du matériau sur les deux faces. Le système détecte les petites imperfections, rayures, saletés, défauts de peinture et dommages mécaniques, et prend en charge la classification automatique des défauts via une évaluation par réseau neuronal. Le système est conçu pour une intégration aisée en ligne de production et fournit une interface utilisateur claire pour l'exploitation et l'analyse des résultats.

Shape Scan
Shape Scan est un système basé sur laser qui projette une ligne laser perpendiculaire, capturée par une caméra inclinée, pour créer un profil de planéité précis. Il révèle les déformations, bords irréguliers et autres altérations de forme en temps réel et convient à la surveillance continue de la production. La conception modulaire permet l'adaptation à différentes largeurs de bande et l'ajout d'unités de balayage supplémentaires.

Two systems - one solution
Surface et Shape Scan peuvent fonctionner indépendamment ou comme un système intégré unique avec matériel partagé et commandes unifiées, offrant évolutivité et accès centralisé aux outils et aux applications client.

Hardware & AI evaluation
La solution intègre du matériel industriel et des outils d'évaluation IA incluant des IPC industriels avec traitement GPU pour le traitement d'images, des boîtiers caméra en aluminium pour environnements industriels, des profilomètres 3D compacts pour la mesure de profil, et le réseau neuronal ArgutrackDNN pour l'évaluation automatisée des images et la classification des défauts.

Detection & Analytics

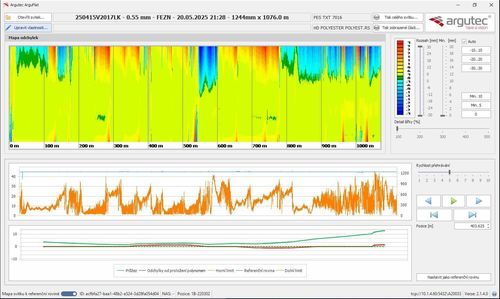

Le système fournit une visualisation des détections de défauts et des synthèses statistiques (comptage de sections, sections OK vs. défectueuses) et prend en charge l'analyse en temps réel via graphiques et tableaux de bord pour suivre la qualité de production.

Downloads
Des fiches techniques sont disponibles pour le Surface & Shape Scan System en anglais et en tchèque (version v-1-2025).

Caractéristiques / spécifications techniques

• Inspection type: Real-time, contactless surface imaging and laser profilometry
• Surface detection: Line-scan cameras capturing both sides of material
• Shape analysis: Laser line projection with angled camera for flatness profiling
• AI evaluation: ArgutrackDNN neural network for automated defect classification
• Processing hardware: Industrial IPC with GPU for fast image processing
• Camera protection: Aluminum housings for industrial durability
• Profilometry: Compact 3D profilometers providing full 3D surface maps
• Integration: Modular design for different strip widths and production-line integration
• Outputs: Real-time defect detection, classification, counts and statistical charts
• Documentation: Datasheets (EN and CZ) version v-1-2025
