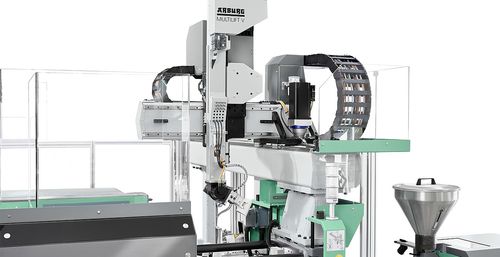

Module portique linéaire compact MULTILIFT series

Présentation
Le programme MULTILIFT d’ARBURG propose des robots linéaires modulaires, verticaux et horizontaux, conçus pour le prélèvement précis, la manipulation d’inserts et l’automatisation des procédés d’injection. Les systèmes sont configurables pour différentes tailles de machine et s’intègrent en temps réel à l’automate ALLROUNDER pour une intégration simplifiée.

Les avantages en un coup d'œil

• Intuitif : Symboles graphiques et concept d’exploitation homogène permettant de programmer les MULTILIFT comme les machines ALLROUNDER.
• Efficace : Communication en temps réel avec la presse réduisant les temps morts par rapport aux solutions EUROMAP classiques.
• Sélectionnable : Plusieurs architectures et versions (V, H, SELECT) pour s’adapter au sens de prélèvement, à la charge utile et aux contraintes d’installation.
• Certifiées : Unités de production CE livrées clé en main par une seule source.

Caractéristiques

• Axe plongeant dynamique (option) : Réduction des durées d’entrée dans le moule et axes de préhension supplémentaires pour différentes positions de rotation.
• Modularité : Différentes constructions et versions spéciales (ex. montage sur plateau mobile pour unités d’injection verticales).
• Solutions faible hauteur : Variantes MULTILIFT H et H 3+1 adaptées aux halls bas et aux cellules de micro‑injection.
• Intégration en temps réel : Programmation simplifiée et manipulation optimisée des cycles via l’interface ALLROUNDER.

Programme MULTILIFT

• MULTILIFT SELECT : Robot d’intervention verticale standardisé — compact, économique et adapté aux prélèvements verticaux classiques.
• MULTILIFT V : Implantation longitudinale avec large capacité de travail pour un manutention verticale précise d’inserts et de pièces injectées.
• MULTILIFT H : Intervention horizontale pour halls bas, moulage multi‑composants avec injection verticale et installations avec périphériques verticaux; variantes telles que H 3+1 disponibles.

Exemples d’applications

• Capteurs d’angle de rotation : prélèvement vertical et assemblage de disque magnétique, plaque de support et capuchon protecteur avec MULTILIFT V.
• Micro‑roues de comptage : cellules de micro‑production manipulant des pièces très légères avec MULTILIFT H 3+1.
• Gobelets isothermes : prélèvement délicat avec préhenseurs fabriqués par fabrication additive sur MULTILIFT SELECT.

Caractéristiques / Spécifications techniques

• MULTILIFT H 5 — Taille de la machine : 270–920 ; Charge transportable : 5 kg
• MULTILIFT H 3+1 — Taille de la machine : 270–370 ; Axe principal : 3 kg ; Axe secondaire : 1 kg
• MULTILIFT V 40 — Taille de la machine : 630–1120 ; Charge transportable : 40 kg
• MULTILIFT V 30 — Taille de la machine : 570–1120 ; Charge transportable : 30 kg
• MULTILIFT V 20 — Taille de la machine : 370–920 ; Charge transportable : 20 kg
• MULTILIFT V 10 — Taille de la machine : 270–570 ; Charge transportable : 10 kg
• MULTILIFT SELECT 16 — Taille de la machine : 470–920 ; Charge transportable : 16 kg
• MULTILIFT SELECT 8 — Taille de la machine : 270–570 ; Charge transportable : 8 kg
