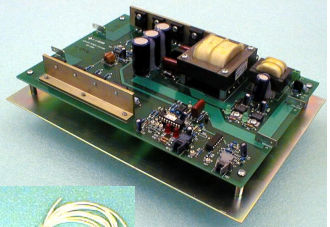

Driver de grille SCR BAP-1289

opto-isoléen silicium

BAP-1289 PILOTE DE GRILLE DE CONTRÔLE ISOLÉ HAUTE TENSION LES CARACTÉRISTIQUES SONT LES SUIVANTES - Piloter plusieurs dispositifs en configuration de pile en série ou en parallèle - Isolation électrique complète - Interface client en fibre optique - Production de fibres optiques définissable par l'utilisateur - 15 A Courant de porte de crête - 10 A/uS dI/dT Courant de porte - Isolation des transformateurs d'impulsions - Résistance à l'effet corona haute tension > 15Kv - Haute tension de porte à circuit ouvert - Alimentation électrique de bord incluse DEMANDES - Série SCR Stacks - Réseaux SCR parallèles - Commutateurs de transfert AC - Alimentation électrique moyenne à haute tension - Rectificateurs pour la physique des hautes énergies - Systèmes d'énergie pulsée L'AP-1289 offre une solution complète, fiable et clé en main pour contrôler un ou plusieurs dispositifs SCR haute tension. Des amplificateurs FET à courant élevé alimentent des transformateurs d'impulsions individuels qui fournissent une commande directe à chaque porte SCR. Ces transformateurs d'impulsions haute tension encapsulés, résistants aux effets corona, sont facilement reliés à un fil de silicium haute tension fourni pour permettre l'empilement en série de plusieurs SCR afin d'obtenir un fonctionnement à plus haute tension. Les coupleurs à fibre optique standard Hewlett-Packard™ offrent une interface à sécurité intrinsèque et une immunité au bruit pratiquement infinie entre le SCR piloté et l'électronique de commande du client.
