Driver de grille SCR BAP-1106

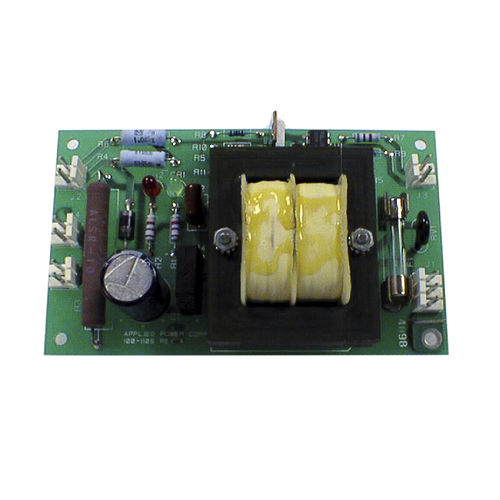

BAP-1106 Tableau de commande de la porte SCR pour les dispositifs à thyristor à grande surface unique" L'AP-1106 offre une solution clé en main complète et testée sur le terrain pour piloter un seul dispositif à thyristor de grande surface. Ce pilote accepte une entrée de contrôle de niveau logique et fournit un courant de commande DC isolé dans la porte SCR, capable de commander des disques durs jusqu'à 100 mm. Le signal de commande de la porte de sortie est appliqué par un réseau de formation d'impulsions qui crée une impulsion de courant de front montant rapidement (généralement 5A/µSec) dans la porte du SCR, maximisant la capacité di/dt du dispositif et assurant une mise en marche correcte du SCR. L'alimentation électrique embarquée de 115 VAC fournit toute la puissance nécessaire pour alimenter le SCR et assure l'isolation du transformateur entre l'entrée CA et le SCR piloté. Un optocoupleur à grande vitesse assure l'isolation entre le signal de niveau logique fourni par le client et le SCR. Les indicateurs LED indiquent l'état de la mise sous tension et de la mise en marche du SCR. Le circuit imprimé à faible encombrement ne mesure que 3,0" X 5,0".
