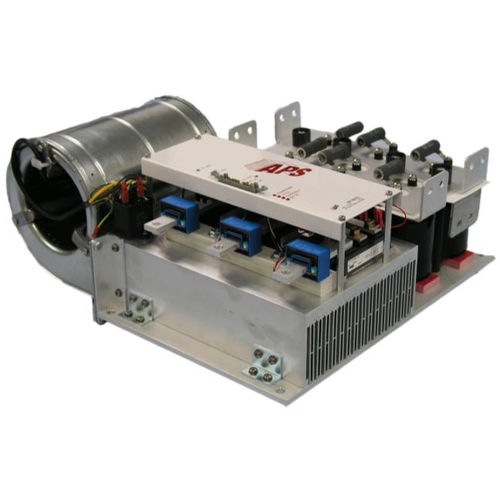

Alimentation électrique châssis ouvert IAP150T060H SixPac™

DC/DCà découpageavec protection contre les courts-circuits

IAP150T060H SixPac™ Onduleur triphasé Description Le SixPacTM d'Applied Power Systems est un étage de puissance configurable à base d'IGBT qui peut être utilisé comme convertisseur, hacheur, demi-pont ou pont complet, ou onduleur triphasé pour la commande de moteurs, l'alimentation électrique, les onduleurs ou d'autres applications de conversion de puissance. Les IGBT de l'ensemble de puissance sont montés sur un dissipateur thermique refroidi par air forcé ou par eau. Les dispositifs de commutation s'interfacent avec une batterie de condensateurs via un bus laminé à faible inductance. La carte de commande de la porte offre une interface utilisateur simple ainsi que des fonctions de protection, notamment : protection contre les surtensions, les surintensités, les sous-tensions, les surchauffes et les courts-circuits. Selon les caractéristiques de l'application, le SixPacTM est adapté à un fonctionnement avec des tensions de bus DC jusqu'à 800 VDC et des fréquences de commutation supérieures à 20 KHz. LES CARACTÉRISTIQUES SONT LES SUIVANTES - Pont inverseur IGBT haute performance - Carte de commande de porte intégrée avec surveillance et protection contre les pannes - LED d'état du système / de dépannage pour vérifier ou surveiller le bon fonctionnement - Isolé, faible niveau (100:1), retour analogique de la tension du bus DC - Alimentations électriques pour l'entraînement de portes isolées - Bus laminé à faible inductance - Mesure du courant de sortie et retour d'information - Protection supérieure contre les courts-circuits et prévention des tirs
