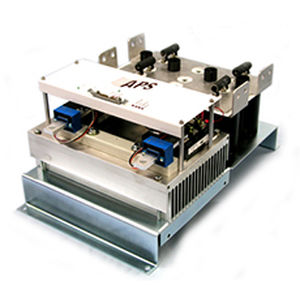

Alimentation électrique AC/DC IAP100B120 PowerStack

DC/DCà sorties multiplesà découpage

LES CARACTÉRISTIQUES SONT LES SUIVANTES - Assemblage de puissance multifonctionnel - Taille compacte -8.00" H X 17.60" L X 11.00" P - Tensions de bus DC à 850VDC - Fonctionnement sans amortisseur à 650VDC - Commutation des fréquences à plus de 20 kHz - Circuit de protection avec signalisation de défaut opto-isolée à sécurité intégrée, y compris : - OverCurrent - Surtension - Surchauffe - Court-circuit - P.S. Sous-tension - Commande de porte opto-isolée ou à fibre optique et sortie de signal de défaut pour l'isolation électrique et l'immunité au bruit - Refroidissement intégré avec capteurs de température et retour d'information - De nombreuses options. Frontal des diodes SCR, etc. PUISSANCE CONFIGURABLE Le PowerStack est un assemblage de puissance flexible et hautement intégré, basé sur un IGBT, qui offre une large gamme d'applications. Il s'agit notamment des onduleurs pour les énergies renouvelables, du stockage de l'énergie, des commandes de moteur, des alimentations à découpage (SMPS), des onduleurs, des soudeurs, etc. La PowerStack peut être exploitée à des fréquences allant jusqu'à plus de 20 kHz. Le PowerStack peut être configuré comme un onduleur en pont complet ou en pont triphasé monté sur un dissipateur thermique refroidi par air ou par liquide. Les configurations comprennent des options pour les circuits d'entrée du convertisseur (contrôle total, partiel ou nul), les circuits de sortie de l'onduleur, le refroidissement et une grande variété de pilotes et de dispositifs de sécurité pour le frontal du convertisseur et l'étage de sortie de l'onduleur IGBT. Pour fonctionner à des fréquences de commutation élevées, la PowerStack utilise une structure de bus laminée à faible inductance, des interfaces de commande de grille isolées ou couplées par fibre optique, des alimentations de grille isolées et une batterie de condensateurs de liaison CC.
