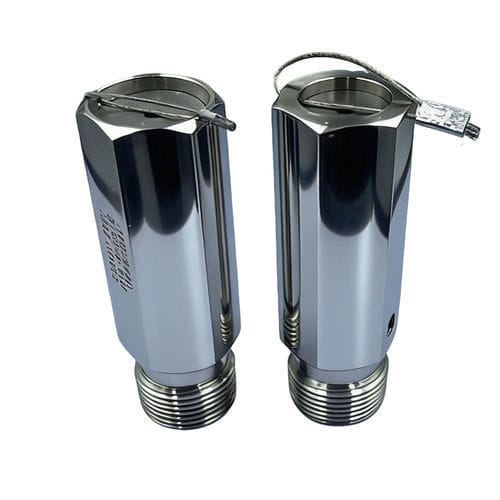

Soupape de décharge

Présentation du produit
La soupape de décharge AJL à structure à bille à joint souple assure la protection contre la surpression et la libération contrôlée de pression pour les vannes à bille, vannes à opercule et équipements de tête de puits dans les installations pétrolières, gazières et de traitement d'eau. La soupape s'ouvre automatiquement lorsque la pression dépasse la valeur réglée, protégeant l'équipement et le personnel. Le corps, le ressort et l'étanchéité sont sélectionnés pour leur résistance à la corrosion et aux hautes températures.

Principales caractéristiques

• Matériaux : Corps en 316SS ou 304SS (personnalisable); ressort INCONEL X-750; joint PEEK.
• Décharge haute pression : Conception à bille à joint souple; pression de service ≤ 10 000 PSI (≈68,9 MPa).
• Conception de sécurité : Fil de sécurité pour liaison aux systèmes de sécurité; pression de décharge indiquée sur le corps pour identification et maintenance.
• Options de raccordement : Ports NPT standard; personnalisation non standard possible.

Applications
Adaptée aux plates-formes de forage pétrolier, arbres de tête de puits, gazoducs longue distance, usines de traitement pétrole-gaz et systèmes de traitement des eaux industriels comme dispositif de sécurité de soutien pour les vannes et équipements de tête de puits.

Spécifications techniques

• Tailles d'interface : 1/4-18NPT, 3/8-18NPT, 1/2-14NPT, 3/4-14NPT, 1-11.5NPT
• Type de produit : Soupape de décharge, structure à bille à joint souple
• Matériau du corps : 316SS, 304SS (personnalisable)
• Milieux : Pétrole, gaz naturel, eau
• Matériau du ressort : INCONEL X-750
• Matériau de l'étanchéité : PEEK
• Pression de service : ≤ 10 000 PSI (≈68,9 MPa)
• Origine : Suzhou, Chine
• Marque : AJL

Marque & origine
AJL. Fabriquée à Suzhou, Chine, selon des procédés d'usinage et des contrôles qualité adaptés aux exigences de sécurité des secteurs pétrole, gaz et traitement de l'eau.
